北京理工大學團隊在?手性電荷密度波雙穩態的可逆轉變方面取得最新研究成果
發布日期：2022-04-08 供稿：集成電路與電子學院
編輯：李曉雨 審核：武楠 閱讀次數：

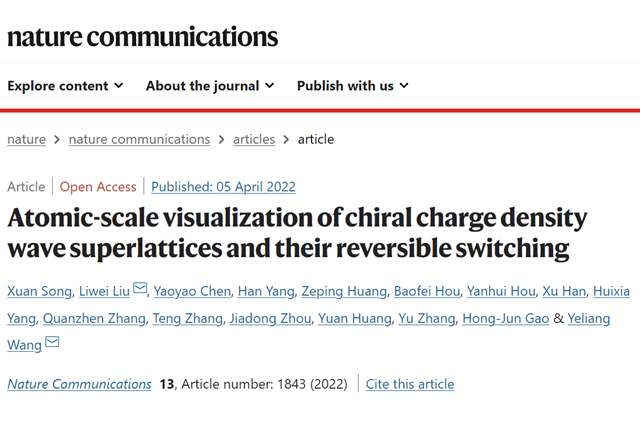

近日,，北京理工大學集成電路與電子學院劉立巍副教授,，王業亮教授團隊在Nat.Commun. 13, 1843(2022)發表最新研究成果，文章第一作者為宋璇,、劉立巍,，通訊作者為劉立巍,、王業亮，通訊單位為北京理工大學,。
手性是指一個物體或狀態的特性不能與它的鏡像重合,。電荷密度波(CDW)及其手性的轉變?cè)诔扉_關和超低功耗存儲器中具有非常重要的應用前景。但CDW手性在原子尺度上的可逆調控從未實現,。如何在原子尺度上觀測手性和其動態轉變過程,，以及如何在CDW系統中實現可逆的手性調控，面臨巨大的挑戰,。
在本工作中,，劉立巍副教授、王業亮教授等指導博士生宋璇等,，利用分子束外延技術在雙層石墨烯上構筑了高質量的單層NbSe2,，實現了手性電荷密度波（CDW）高空間分辨率（原子級）和快時間分辨率的觀測,。該工作報道了多個新穎的現象：(a) 在CDW手性轉變前后頂層Se原子晶格的排列連續且完整,。(b) CDW超晶格的手性變化十分迅速，動態轉變過程中存在亞穩態,。利用單電子隧穿作用實現了手性轉變的驅動,，并調控隧穿電流大小實現了轉變速率的控制。(c) 通過外加電場,，實現了手性CDW可逆轉變,。
這些在原子尺度的重要發現，有助于理解二維材料中手性CDW轉變的過程和機制,。除了電場和隧穿電子,，可在該體系中施加其它形式的激發能，如機械力,、熱,、元素?fù)诫s和激光等，來實現CDW超晶格的手性轉變,。非常有趣的是,，NbSe2島的手性CDW在室溫以上可穩定存在，這一特性有利于手性CDW的納米器件在室溫環境中的應用,。該研究實現了對手性CDW轉變的控制,，并利用電導實現超快、低功耗的信息存儲和讀寫的納米電子器件奠定了堅實基礎,。
圖1. 利用單電子隧穿實現了CDW陣列雙穩態可逆轉變,。(a)CDW陣列在電流驅動下轉變的示意圖。(b, c)電流-時間譜線顯示轉變瞬間的高低電流變化,，大的電流驅動使得雙穩態轉變更快,。(d)電流-時間譜線統計擬合,，滿足隧穿電流與轉變幾率的線性關系，證明了單電子隧穿過程,。
2021年以來,，劉立巍副教授以第一或通訊作者身份還發表了Nat. Commun. 1篇，2D Materials 1篇,，ACSNano 1篇,，J. Phy. Chem. Lett.1篇，Prog. Surf. Sci.1篇,，Nano Res.2篇,。其中與CDW相關的工作如下：
（1）構筑出高質量的單層NbSe2納米島，測量并分析電荷密度波和自旋極化的關聯效應,。
研究了莫特態的上哈伯德能帶(UpperHubbard Band,，UHB)和CDW的
軌道之間的空間反相分布關系，測量并闡明了單層1T-NbSe2每個CDW格點在UHB態的能量具有自旋極化特性,，可作為低功耗的信息存儲點,。信息點間距為1.25nm，自旋信息存儲密度高達480 Tb/inch2 (每平方英寸480兆兆比特),。
(Nat. Commun. 12, 1978 (2021),；https://www.nature.com/articles/s41467-021-22233-w)

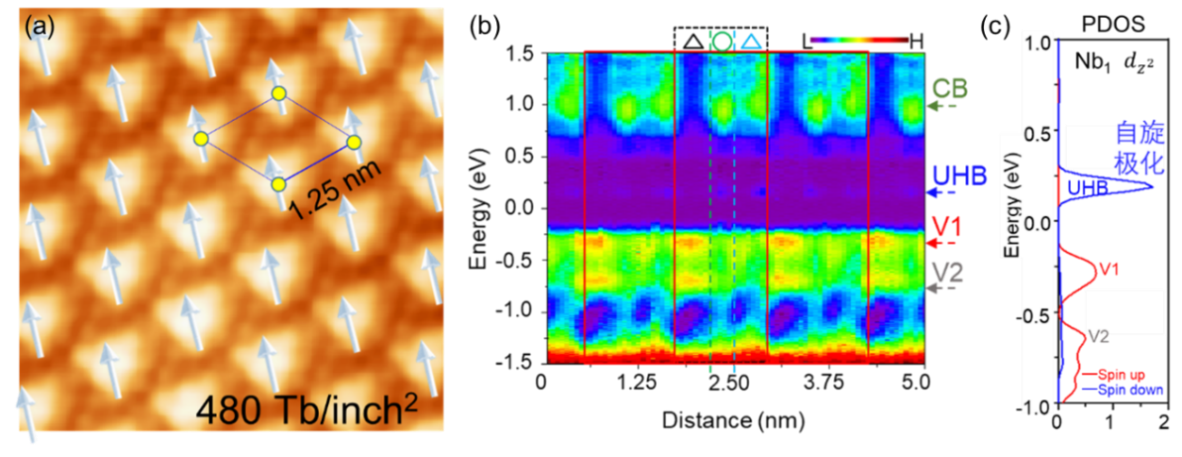

圖2. (a)單層NbSe2的周期性圖案(密排六方結構)，每個CDW三角形亮斑區域?yàn)橐粋€(gè)自旋信息存儲點,。信息點間距為1.25 nm,，信息存儲密度高達480 Tb/inch2。(b)隨幾何結構周期性排布的自旋電子態,。(c)能帶積分圖,，表明+0.2 V為自旋極化電子態。
（2）構筑出一維CDW超結構和相應的電子態超結構,，測量并分析超結構對哈伯德自旋能帶的調制,。
利用分子束外延(MBE)技術構筑了原子級平整邊界，發現邊界處的CDW元胞由體內有序的CDW晶格自發地演化重構成四聚體,。此外,，還發現沿邊界出現了反常的電子超結構，其周期是普通CDW晶格的4倍,。每個周期由4個不等價CDW組成,，并呈現由結構調制的相應電子態超結構，實現了對自旋陣列尺寸和維度的深入調控,。
(ACS Nano16, 1332 (2022),；https://pubs.acs.org/doi/10.1021/acsnano.1c09249)

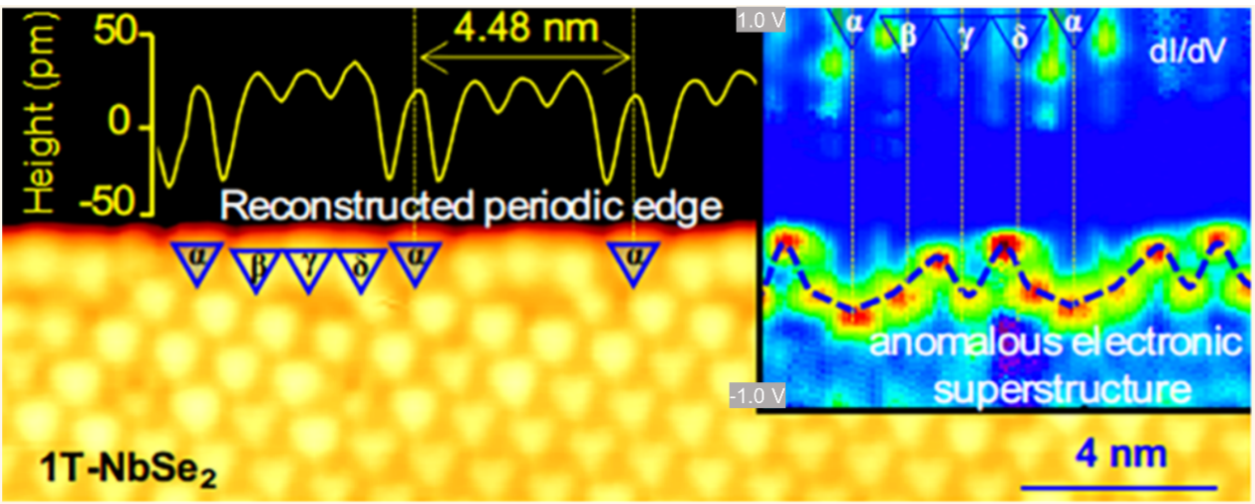

圖3. 一維電荷密度波四聚體超結構與電子態超結構。
（3）雙層轉角疊層異質結及受調制的電子態
在單層NbSe2的研究基礎上，構筑了雙層NbSe2疊層異質結,，發現其單層到雙層的結構變化導致了絕緣體-金屬轉變,，即零偏壓附近出現了層間耦合的新電子態。該工作揭示了這兩個電子態分別呈現出向上和向下的自旋,，與單層相比,，雙層的自旋明顯加強(圖5c)。該工作發現層數變化可加強自旋相互作用,，為基于二維自旋陣列器件的設計提供了新思路,。(2D Mater. 9, 014007 (2021)；https://iopscience.iop.org/article/10.1088/2053-1583/ac427f）

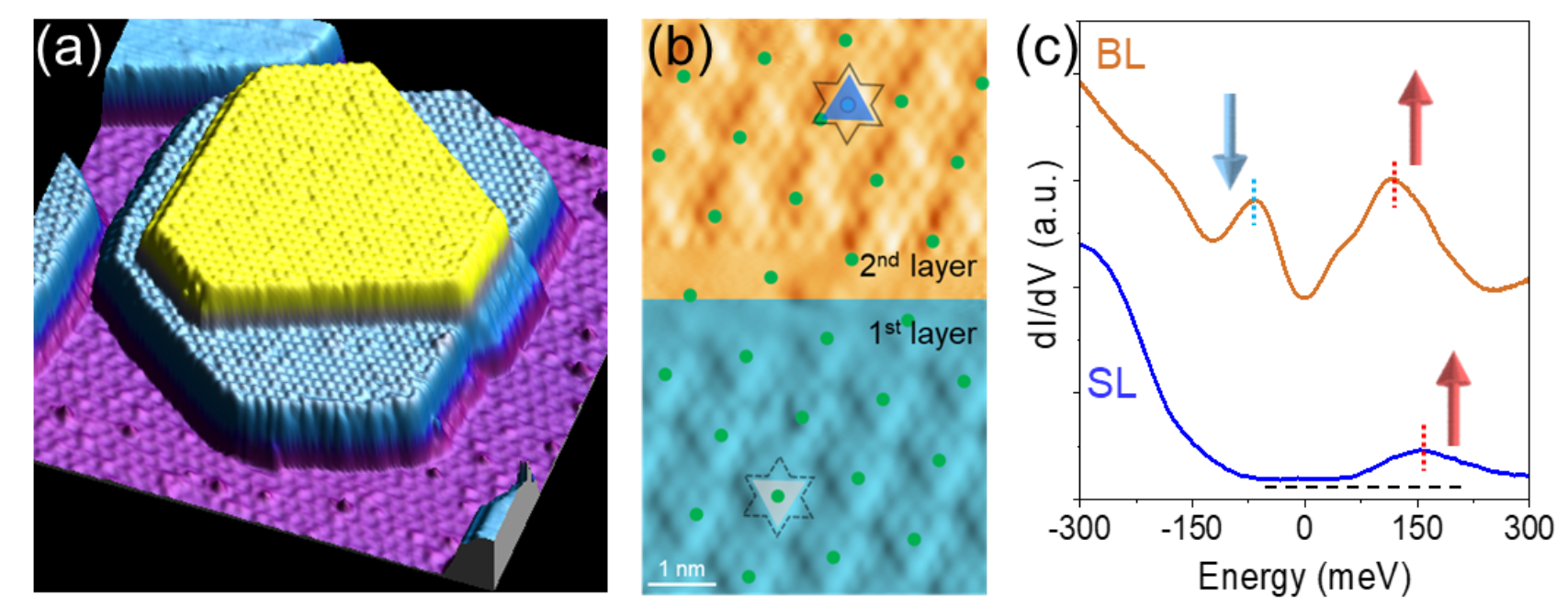

圖4. (a)雙層轉角疊層結構的三維形貌圖,。(b)雙層形貌的原子分辨圖,。(c)單雙層NbSe2的微分電導譜，零偏壓附近的兩個電子態分別呈現出向上和向下的自旋,，與單層相比,，雙層的自旋信號明顯加強。
以上一系列工作圍繞二維電荷密度波CDW材料的結構和性質開展全面研究,，該體系在大氣和室溫環境依然穩定,，為基于低維CDW量子材料在電子學的應用提供了新的思路和材料基礎。
