北理工團隊在Kagome超導配對研究中取得重要進展
發(fā)布日期:2023-04-26 供稿:物理學院 攝影:物理學院
編輯:王莉蓉 審核:陳珂 閱讀次數(shù):近日,,北京理工大學物理學院姚裕貴教授,、施訓教授、王秩偉研究員團隊,,與東京大學鐘益桂博士,、Kozo Okazaki教授,中科院理論物理研究所吳賢新研究員,,南方科技大學殷嘉鑫教授和瑞士保羅謝勒研究所Zurab Guguchia教授等人合作在《自然》雜志發(fā)表論文“Nodeless electron pairing in CsV3Sb5-derived kagome superconductors”,,揭示了籠目超導體中穩(wěn)健的無節(jié)點超導能隙,為研究其超導配對機理提供了關(guān)鍵實驗依據(jù),。
超導是凝聚態(tài)物理中的重要前沿領(lǐng)域,,在其百年的研究歷程中,闡明超導微觀機理和探索常溫常壓超導體是科研人員的不懈追求,。由于籠目晶格的獨特幾何特征以及與之伴隨的新穎電子特性,,近年發(fā)現(xiàn)的籠目超導體成為探究復雜電子序中的超導態(tài)的又一類新平臺。為了闡明其中的超導電性及其與多相之間的合作或競爭關(guān)系,,一個關(guān)鍵但尚缺乏共識的問題則是確定超導能隙對稱性,。
在該工作中,研究人員利用高分辨的角分辨光電子能譜儀在極低溫環(huán)境下對CsV3Sb5系列超導體開展了精確的譜學研究,,從動量空間對全部費米面的超導能隙結(jié)構(gòu)進行了反復測量和仔細分析,,首次直接揭示了其中無節(jié)點的超導能隙(圖1),消除了學界對該問題的持續(xù)爭議,。
進一步地,,研究人員通過細致的化學替換,將部分釩原子可控地替換為同族更大的鈮或鉭原子,,從而精確調(diào)控超導序和電荷密度波序(圖2),。通過對相圖中有無電荷密度波序的區(qū)域進行比對研究,發(fā)現(xiàn)超導能隙均顯示為無節(jié)點和各向同性(圖3),。如此穩(wěn)健的能隙結(jié)構(gòu)極大縮窄了超導配對對稱性的候選范圍,,同時結(jié)合繆子散射實驗發(fā)現(xiàn)該超導態(tài)破壞時間反演對稱性,指向了 d + id 波超導配對的可能性,。
該工作得到了國家重點研發(fā)計劃,、國家自然科學基金,、北理工青年教師學術(shù)啟動計劃等項目的支持。

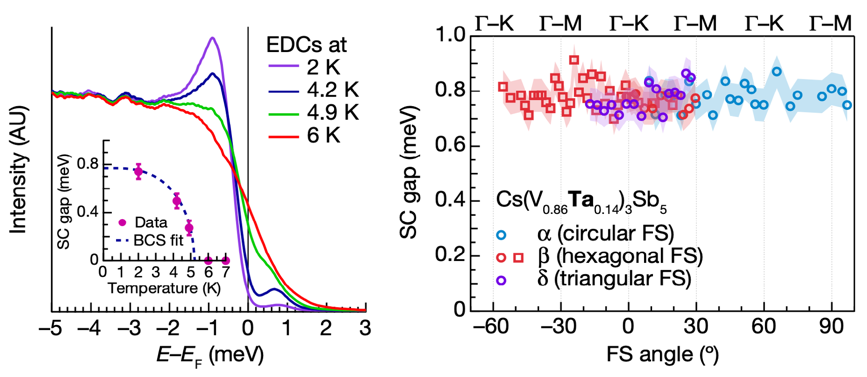

圖1.Cs(V0.86Ta0.14)3Sb5超導能隙的高精度譜學特征(左)及其動量依賴關(guān)系(右)

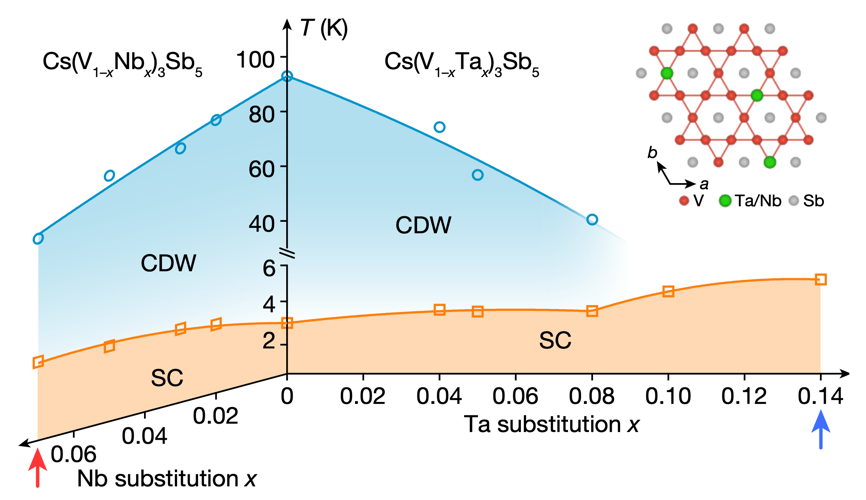

圖2.CsV3Sb5體系中元素替換的超導相圖

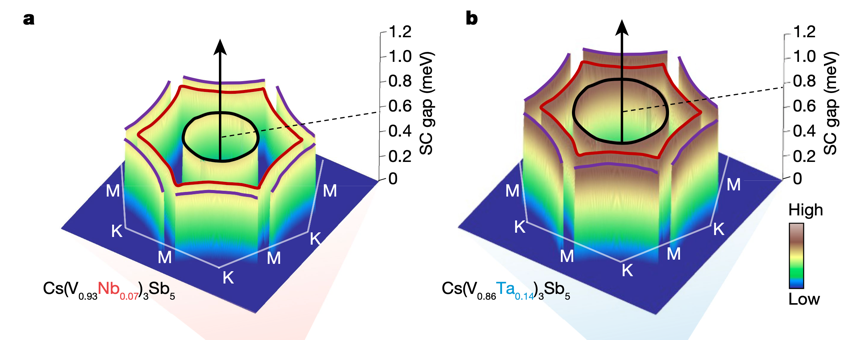

圖3.CsV3Sb5體系中穩(wěn)健的無節(jié)點超導配對
論文鏈接:https://www.nature.com/articles/s41586-023-05907-x
分享到:
