北理工團隊在機器學習輔助QLED器件分析方面取得新進展
發布日期：2024-06-20 供稿：材料學院 攝影：材料學院
編輯：牟雪嬌 審核：程興旺 閱讀次數：
作為人工智能時代科學發現的全新研究范式，“AI4Sicence”已經成為各領域的研究熱點,。人工智能深度融入科研活動，參與提出假設,、實驗設計,、數據分析和應用優化的全部科研環節，已經成為科學發現的強力工具,。例如,，生物學中AlphaFold已經成為一種蛋白質解析標準，材料科學的強化學習模型GnoME和高通量第一性原理計算結合尋找到38萬余個熱力學穩定的晶體材料,。受益于更好的可解釋性,，傳統的機器學習方法也仍在持續產生新的科學見解。
量子點發光二極管（QLED）具有窄帶發射,、高亮度和可溶液制備等特點,，是實現印刷顯示和AR顯示應用的重要技術路線。經過近30年的發展,，目前基于旋涂技術的紅綠色QLED原型器件的效率和信賴性已經基本滿足產業化的需求,，然而藍光QLED器件的效率和壽命相對落后，是QLED產業化發展的主要瓶頸之一,。
通過量子點的缺陷鈍化,、傳輸層和量子點的能帶匹配、接觸界面的工藝優化,，已經對QLED器件實現了巨大的性能提升,。QLED穩定性與焦耳熱、電荷積累,、界面化學反應等強相關,，而其電致發光效率與載流子注入平衡性、熒光量子產率,、出光耦合效率等有關,。揭示器件運行機理，發現器件性能關鍵影響因素,，是指導QLED性能提升的理論基礎和技術關鍵,。
作為典型的多材料多界面疊層器件，QLED的性能影響因素復雜多樣且相互耦合,，傳統的對照實驗和表征分析難以獲得器件性能關鍵特征,。最近，北京理工大學鐘海政教授團隊與TCL公司,、澳門大學王雙鵬團隊合作,，基于電流-電壓-亮度(J-V-L)、阻抗譜,、亮度衰減測試和器件光伏測試等多種表征方法,，在“人工智能驅動的科學”（AI for Science）研究范式下,，闡明了與QLED穩定性和外量子效率相關的關鍵器件特征，為器件運行機理和性能優化提供了新的見解,。
1.機器學習輔助QLED器件分析研究思路
機器學習輔助的科學研究是在測試數據收集,、機器學習分析和物理模型理解的基礎上獲得科學見解和理論的。在事先設計的參量空間中進行器件制備和測試,，然后使用參量函數擬合提取測試結果的曲線特征,，使用決策樹分析獲得關鍵特征集和人工神經網絡進行性能預測，最后結合等效電路和載流子輸運等物理模型獲得對QLED性能的器件理解和優化指導,。

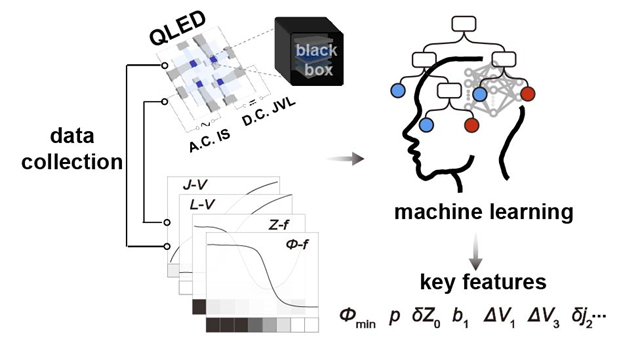

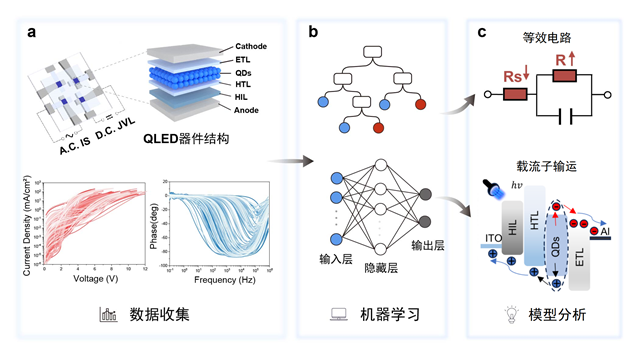

圖1. 機器學習輔助QLED器件分析的研究思路
2.藍光QLED器件T95壽命的關鍵影響因素
我們測量了824個器件的電流密度-電壓-亮度（J-V-L）曲線,、阻抗譜和亮度衰減曲線，基于數學擬合提取了26個曲線特征,，優化構建了分類決策樹,，建立了來自亮度衰減曲線的T95壽命與J-V-L特征、阻抗譜特征之間的關聯,。決策樹分析表明阻抗譜的相位低點( ? min),，阻抗模值下降指數( p ) , 低頻斜率(δ Z 0)和J-V-L曲線的開啟電壓(Δ V 1)，漏電流( b 1),，EQE最高點電壓(Δ V 3)和電流上升速率(δ j 2)是與藍光QLED穩定性相關的重要器件特征,，如圖2所示。
圖2. 分類決策樹分析的結果,。
根據等效電路,，進一步研究了上述重要特征相關的物理模型，并在等效電路層面給出了壽命提升策略（見表1）,。基于本課題組前期研究工作（J. Phys. Chem. Lett. 2023, 14 (7), 1777-1783.）,，交流驅動時,，QLED器件可通過一個包含串聯電阻、并聯電阻和并聯電容的RC電路來描述,；直流驅動時,，可根據中國科學技術大學張振宇教授等人提出的直流電路模型（Nat. Photonics 2019, 13 (3), 192-197.）來描述。據此等效電路模型我們發現特征 ? min與串聯電阻和并聯電阻有關,，特征 p 與電容分布均勻性有關,，特征δ Z 0與測量過程中的器件老化行為有關。而在J-V-L測試中,，特征Δ V 1與注入勢壘有關,， b 1和Δ V 3與漏電流電阻相關，特征δ j 2與漏電流和非復合pn結電流有關,?；诖私Y(jié)果可以獲得壽命提升策略,，例如，若測得某器件設計在其他特征相差較小的情況下,，開啟電壓Δ V 1普遍偏大,，就知道需要減小平帶電壓，可以通過優化能帶排列和界面質量提升壽命,。

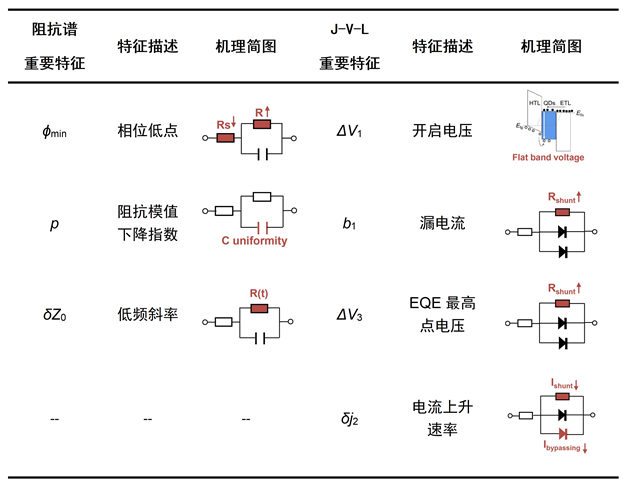

表1. 藍色QLED壽命相關重要特征
3.QLED器件電致發光效率與光伏測試特征的關聯
我們測量了200余個器件的電流密度-電壓-亮度（J-V-L）曲線,、光伏曲線和時間分辨電致發光（TREL）曲線，同樣基于數學擬合,，提取了17個曲線特征,，優化構建了回歸樹，建立了來自J-V-L曲線的最大外量子效率EQEmax與光伏特征,、TREL特征之間的關聯（如圖3所示）,。決策樹分析表明 V OC- I SC曲線斜率突變點( x 0)， V OC- L 非線性系數( a 1) ,， I SC- L 彎曲指數( p 2),，TREL曲線復合率 r 和最大開路電壓()是與QLED外量子效率相關的重要器件特征。

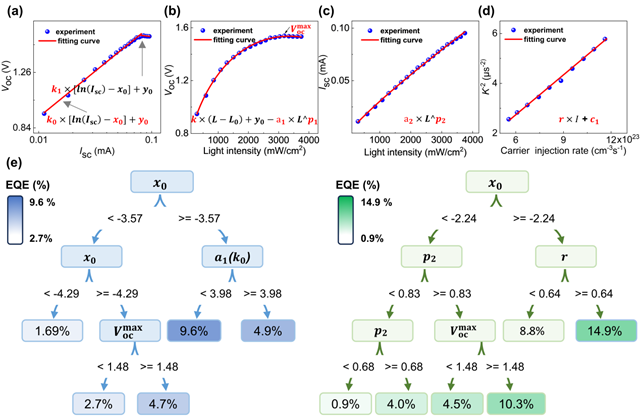

圖3. 曲線特征的擬合提取與回歸決策樹的構建結果,。
電致發光與光生伏特是兩個互逆過程,，根據載流子輸運模型，進一步研究了上述重要特征相關的物理過程因素（見圖4）,。分析表明VOC-ISC曲線特征x0與QLED光照下內建電勢Vbi的飽和有關,，x0與飽和Vbi下由電極收集到的光生載流子濃度成正比。而相似結構,、相同量子點的QLED器件,，光生載流子初始濃度相近，電極收集到的載流子濃度主要受到輸運過程的非輻射復合損失影響,。更大的x0,，意味著更少的傳輸損失，有利于電注入效率的提高,，從而與EQE正相關,。類似地，分析表面其他特征的大小也主要對應于非輻射復合損失的多少,。我們指出,，光伏測試是表征QLED器件非輻射復合的有效手段，能夠減少電致發光過程的高偏壓和高溫升給測試結果帶來的誤差,，可能成為QLED器件表征的又一種標準手段,。
圖4. 光照下QLED的載流子輸運圖景。
我們通過統計學角度可解釋的決策樹分析方法,，獲得了影響QLED穩定性和效率的一些關鍵測量特征,，結合物理模型分析給出了新的科學見解和優化方向,。未來，本課題組將引入更多的人工智能技術進行材料和器件研究,，例如引入分子指紋的化學分析,、主動學習的實驗設計、可解釋神經網絡等,。歡迎人工智能相關的課題組與我們進行交流,、討論與合作。
文章信息：
[1] Chen Cuili#, Lin Xiongfeng#, Wu Xian-gang#, Bao Hui, Wu Longjia, Hu Xiangmin*, Zhang Yongyou, Yang Di, Hou Wenjun, Cao Weiran, Zhong Haizheng*. Machine Learning Assisted Stability Analysis of Blue Quantum Dot Light-Emitting Diodes. Nano Lett 2023, 23 (12), 5738-5745.https://pubs.acs.org/doi/10.1021/acs.nanolett.3c01491
[2] Yang Min, Bao Hui, Hu Xiangmin*, Sun Shipei, Li Menglin, Liu Hang, Wang Shuangpeng, Zhong Haizheng*. Machine Learning Correlating Photovoltaics and Electroluminescence of Quantum Dot Light-emitting Diodes. ACS Photonics , 2024, 11 (5), 2131-2137.https://pubs.acs.org/doi/10.1021/acsphotonics.4c00413
