北理工在化學類頂級期刊Angew. Chem. Int. Ed.發(fā)表原子級Fe中心的氧還原催化劑自旋態(tài)調(diào)控最新研究成果
發(fā)布日期：2022-03-17 供稿：前沿交叉科學研究院
編輯：石殊倫 審核：唐水源 閱讀次數(shù)：
單原子催化劑因具有超高的原子效率、可調(diào)的電子結構和不飽和的配位環(huán)境，在電催化反應中表現(xiàn)出非凡的活性和選擇性,。二維超薄MXene材料因其獨特的類金屬電子性能、低功函數(shù)和易調(diào)性,，在制備SACs方面凸顯潛力,。近年來，研究者發(fā)現(xiàn)催化劑的自旋構型是催化活性一個關鍵的描述符。因此,，探索功能性二維超薄MXene基底,，合理調(diào)節(jié)金屬活性物種的自旋態(tài)，對增強SACs的ORR活性具有重要意義,，但仍具有挑戰(zhàn)性,。
本文亮點工作有：1) FeN3O-O-Ti中的Fe-O-Ti配體可以誘導Fe自旋態(tài)由中向低轉變和優(yōu)化O2吸附親和力。2) 與PQD-Fe/Ti3C2Tx催化劑(不含軸向Fe-O-Ti配體)相比,，優(yōu)化后的o-MQFe催化劑具有5.3倍的質(zhì)量活性和4.6倍的周轉頻率,。此外，組裝的鋅空氣電池（ZABs）表現(xiàn)出優(yōu)異的循環(huán)穩(wěn)定性（186 h）,，優(yōu)化后的o-MQFe基ZABs和H2/O2陰離子交換膜燃料電池(AEMFCs)在較寬的溫度范圍內(nèi)具有優(yōu)異的性能,。

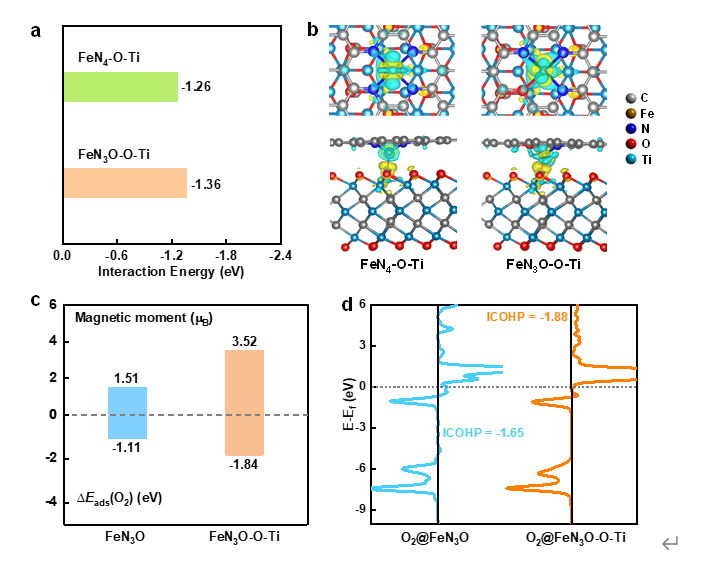

圖1：FeN3O-O-Ti和FeN4-O-Ti構型的理論計算結果。
首先,，作者建立了含有軸向Fe-O-Ti橋鍵的FeN4-O-Ti和FeN3O-O-Ti模型,。通過相互作用能結果表明FeN3O-O-Ti具有更好的熱力學穩(wěn)定性（圖1a）。與FeN4-O-Ti相比,，F(xiàn)eN3-O-Ti的差分電荷分布更廣,，表明在FeN3-O-Ti中會激發(fā)更大的電子區(qū)域參與電子躍遷（圖1b）。同時,，通過Fe中心的有效磁矩計算得知,，F(xiàn)eN3-O-Ti自旋狀態(tài)由中向低轉變，使其與O2的親和力增強（圖1c）,。此外,，由ICOHP數(shù)值結果說明了FeN3O-O-Ti與O2的結合強度適中（圖1d）。由上述推斷,，F(xiàn)eN3O-O-Ti可能具有最佳的ORR活性,。

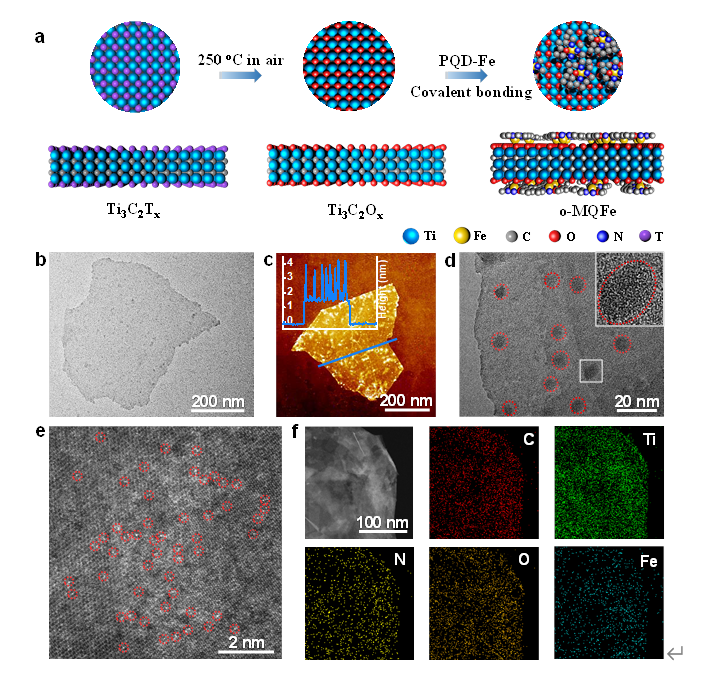

圖2：含F(xiàn)eN3O-O-Ti構型的o-MQFe單原子催化劑的制備。
作為概念驗證,，作者將鐵基量子點（PQD-Fe）與超薄氧端MXene納米片（Ti3C2Ox）偶聯(lián),，制備了一種新型的FeN3O-O-Ti催化劑，命名為o-MQFe（圖2a）,。具體而言,，富N/O官能團的PQD為螯合Fe離子提供了高密度配位。選用具有豐富端氧和表面電荷的超薄Ti3C2Ox納米片作為Fe原子中心的基底和電子結構調(diào)節(jié)劑,。球差電鏡圖展示出了Fe以原子級形式分散（圖2e）,。

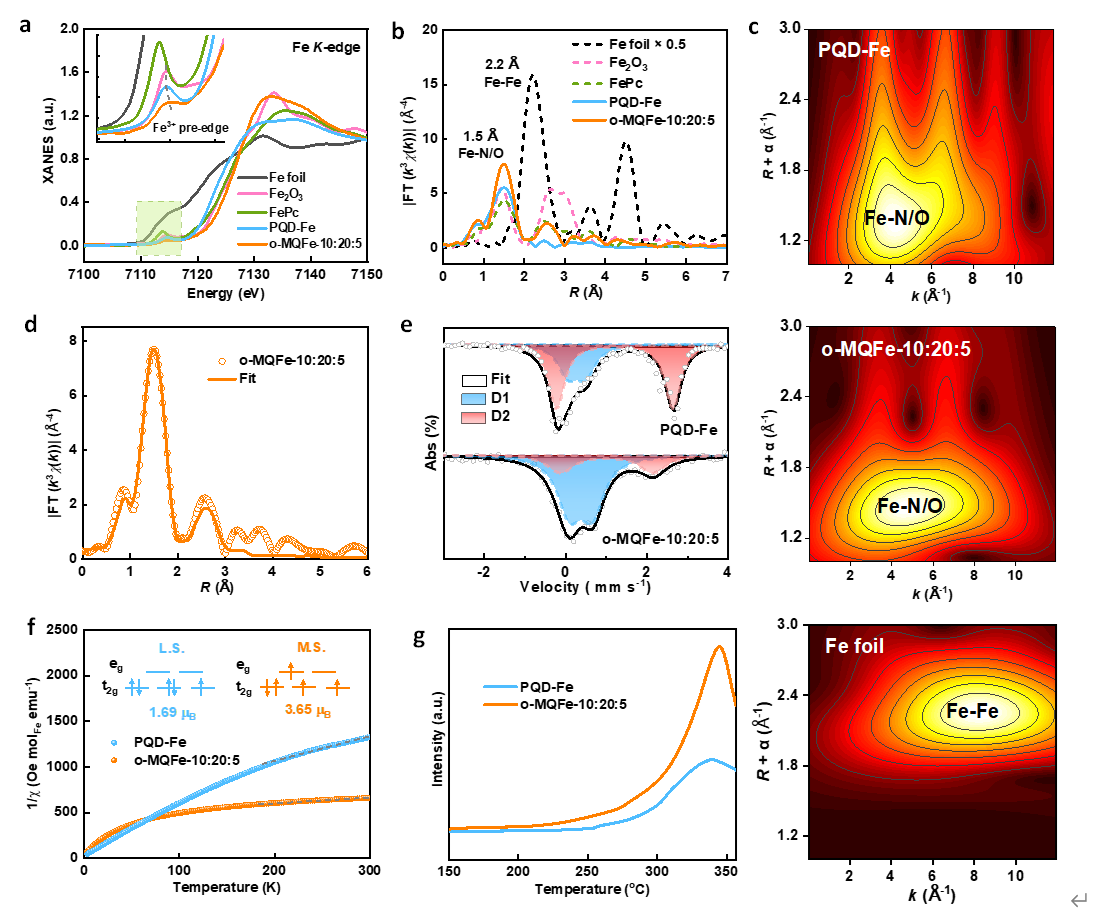

圖3：o-MQFe單原子催化劑的XAS結構和自旋態(tài)表征
用X射線吸收光譜（XAS）對Fe的配位環(huán)境進行了分析。o-MQFe-10:20:5在1.5 ?處有一個對應于第一殼層Fe-N/O配位峰,，不存在Fe-Fe峰,。小波變換(WT)分析Fe-Fe峰(2.2 ?)也未檢測到Fe-Fe峰,。EXAFS擬合結果顯示Fe中心原子的配位構型為FeN3O2(圖3a-d)。穆57Fe斯保爾光譜和溫度隨磁化率變化(M-T)曲線分析o-MQFe-10:20:5中Fe(III)的自旋態(tài),。
Fe(III)中心原子的自旋態(tài)由低向中轉變（圖3e,f）,。O2程序升溫脫吸附(O2-TPD)測試證明了o-MQFe-10:20:5對O2吸附親和力較強（圖3g）。

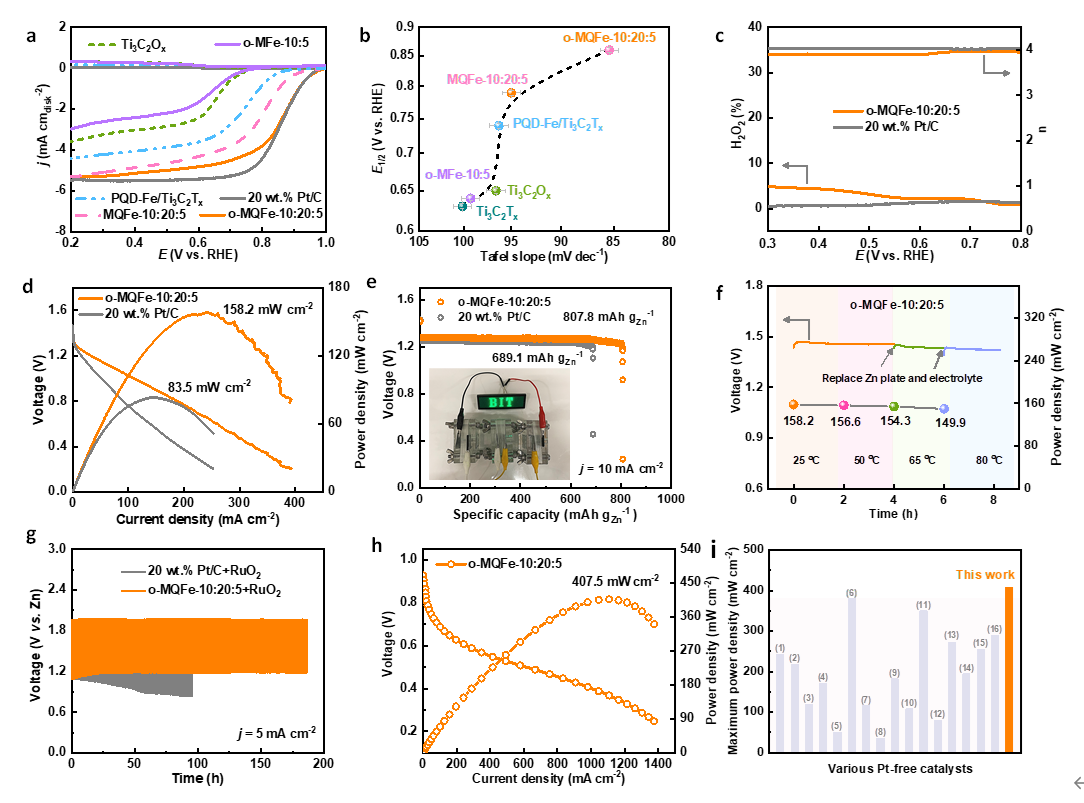

圖4：o-MQFe單原子催化劑的氧還原和電池性能,。
優(yōu)化的o-MQFe單原子催化劑具有5.3倍的質(zhì)量活性和4.6倍的周轉頻率,。此外，該催化劑所組裝的鋅空氣電池(ZABs)具有良好的循環(huán)穩(wěn)定性(186 h),，當ZABs的工作溫度從25℃提高到80℃時,，電池的開路電壓和功率密度分別保持在97.9%和94.7%以上。所組裝的H2/O2陰離子交換膜燃料電池(AEMFC)在35℃至90℃的寬溫區(qū)內(nèi)具有較高的輸出功率（圖4）,。
論文標題：Tuning Spin State of Fe Center by Bridge Bonded Fe-O-Ti Ligands forEnhanced Oxygen Reduction
論文網(wǎng)址：https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202117617
DOI：10.1002/anie.202117617
附課題組介紹：
王博,，北京理工大學黨委常委、副校長,，高能量物質(zhì)前沿科學中心主任,，教授。國家萬人計劃領軍人才,，國家杰出青年基金獲得者,，科技部中青年科技創(chuàng)新領軍人才。獲“科睿唯安世界高被引科學家”“中國化學會青年化學獎”,，北京青年五四獎章等榮譽?，F(xiàn)任中國科協(xié)常務委員，教育部科技委委員,；國際IZA學會MOF Commission常務理事，科技部氫能專項總體組專家,，中國交通部環(huán)境與可持續(xù)發(fā)展學會常務理事,，國際電化學能源科學院（IAOEES）理事，中關村氫能技術聯(lián)盟副理事長,，中國交通部環(huán)境與可持續(xù)發(fā)展學會理事,，兼職擔任京津冀國家技術創(chuàng)新中心理事；中國化學快報,、中國化學學報和Scientific Reports等雜志編委,，安全與環(huán)境學報副主編。主要從事新型納米多孔材料,、開放框架聚合物理論與設計及其在關鍵分離過程,、環(huán)境防護以及能源氣體生產(chǎn)與儲能等領域的應用研究。在 Nature,、J. Am. Chem. Soc.,、 Angew. Chem. Int. Ed. 等學術期刊上發(fā)表90余篇論文,，獲美國授權專利6項，獲中國授權發(fā)明專利8項,。
楊文秀,，北京理工大學，博導,，副教授,。主要從事功能化納米材料的合成及其在催化、新能源領域的應用（電解水,、鋅–空氣電池,、燃料電池和CO2還原等）。近年來,，已經(jīng)以第一/通訊作者的身份在 Trends Chem. （ Cell 子刊）,、 J. Am. Chem. Soc. 、 Angew. Chem. Int. Ed. ,、 Energy Environ. Sci. ,、 ACS Energy Lett. 等國際著名期刊上發(fā)表論文22篇，申請中國發(fā)明專利4項,，獲權3項,。作為項目負責人主持國家自然科學基金面上項目、青年基金項目和中國博士后科學基金各一項,。
課題組網(wǎng)站：https://bowang.bit.edu.cn/chinese/index.htm
分享到：
