北理工團隊在超低電壓下實現(xiàn)工業(yè)級電流密度產(chǎn)氫方面取得重要進展
發(fā)布日期：2025-01-02 供稿：化學(xué)與化工學(xué)院 攝影：化學(xué)與化工學(xué)院
編輯：田柳 審核：王振華 閱讀次數(shù)：
近日,，北京理工大學(xué)化學(xué)與化工學(xué)院馮廣特別研究員,、黃志琦教授團隊在超低電壓下實現(xiàn)工業(yè)級電流密度產(chǎn)氫方面取得重要進展,。相關(guān)研究成果以“High-Entropy Alloy Nanoflower Array Electrodes with Optimizable Reaction Pathways for Low-Voltage Hydrogen Production at Industrial-Grade Current Density”為題目,，發(fā)表在國際頂級期刊《Advanced Materials》（DOI: 10.1002/adma.202416200）,。北京理工大學(xué)馮廣特別研究員,、黃志琦教授和北京大學(xué)夏定國教授為共同通訊作者,，化學(xué)與化工學(xué)院碩士研究生李少波和侯鈺瑩為共同第一作者,，北京理工大學(xué)為第一通訊單位。
利用可持續(xù)能源發(fā)電進行電解水制氫（OWS）被認為是替代化石能源制取高純綠氫切實可行的手段,。但由于其陽極析氧反應(yīng)（OER,，1.23 V vs. RHE）是一個復(fù)雜的四電子轉(zhuǎn)移過程，反應(yīng)動力學(xué)緩慢,，導(dǎo)致相對較高的工作電壓（>1.6 V）才能達到工業(yè)級電流密度（1000 mA cm-2）,，所帶來的高昂電力成本以及過度依賴貴金屬基催化劑限制了OWS技術(shù)的大規(guī)模應(yīng)用。近年來研究表明,，采用熱力學(xué)上更有利的肼氧化反應(yīng)（HzOR）代替緩慢的陽極OER是實現(xiàn)低電壓,、高效制氫的一種有效的策略。但目前肼氧化輔助產(chǎn)氫（OHzS）系統(tǒng)所依賴的電催化劑存在一些固有的局限性,，特別是組成和結(jié)構(gòu)簡單,，本征活性有限。此外,，現(xiàn)有關(guān)于OHzS系統(tǒng)機理的研究主要集中在一種反應(yīng)途徑上,，未能全面反映反應(yīng)過程的復(fù)雜性和真實性。目前,，高熵合金（HEA）催化劑因其獨特的物理化學(xué)性質(zhì)已發(fā)展成為最熱門的催化劑之一,。然而，高熵合金的潛在催化性能尚未得到充分挖掘,。特別是,，大多數(shù)研究集中在粉體高熵合金催化劑上，在工業(yè)級電流密度下,，這些催化劑往往會從基底上脫落,，造成活性急劇下降,。由于合成挑戰(zhàn)，精確構(gòu)建具有更明顯優(yōu)勢的一體化自支撐高熵合金納米片或納米花陣列電極還很少被報道,。
基于前期研究工作基礎(chǔ)（Feng G, et al, Adv. Mater., 2024, 36, 2309715; Feng G, et al, Nat. Commun., 2019, 10, 4514; Feng G, et al, J. Am. Chem. Soc., 2021, 143, 17117; Feng G, et al, J. Am. Chem. Soc., 2023, 145, 11140; Feng G*, Huang ZQ*, et al, Energy Rev. 2025, 4, 100105）,，本工作創(chuàng)新性地構(gòu)筑了NiCoMoZnCu高熵合金納米花陣列（HEANFA）電極，其具有豐富的高活性位點和可優(yōu)化的反應(yīng)路徑,，在超低電壓下實現(xiàn)了工業(yè)級電流密度產(chǎn)氫,。在堿性HER和HzOR中均具有極為優(yōu)異的催化活性。當采用HEANFA同時作為OHzS系統(tǒng)的陰極和陽極時,，該系統(tǒng)表現(xiàn)出空前的產(chǎn)氫性能,，分別僅需0.260、0.376和0.646 V的超低工作電壓即可實現(xiàn)500,、1000和2000 mA cm-2的工業(yè)級電流密度,，相比于同等條件下電解水制氫系統(tǒng)節(jié)省電壓1.5V以上，而且顯著優(yōu)于目前報道的其他OHzS系統(tǒng)以及其他小分子氧化輔助制氫體系,。
DFT計算表明,，HEANFA在整個OHzS系統(tǒng)中的突出性能歸功于其在HER和HzOR中豐富的高活性位點以及可優(yōu)化的反應(yīng)路徑，尤其是在HzOR過程中實現(xiàn)了關(guān)鍵中間產(chǎn)物的智能化遷移,，從而優(yōu)化反應(yīng)路徑,，將非活性位點轉(zhuǎn)化為高活性位點。本工作不僅首次構(gòu)建了HEANFA電極,，實現(xiàn)了工業(yè)級電流密度下超低電壓制氫,，而且為高熵催化劑在能源相關(guān)領(lǐng)域中的其他獨特催化特性的揭示提供了重要參考。

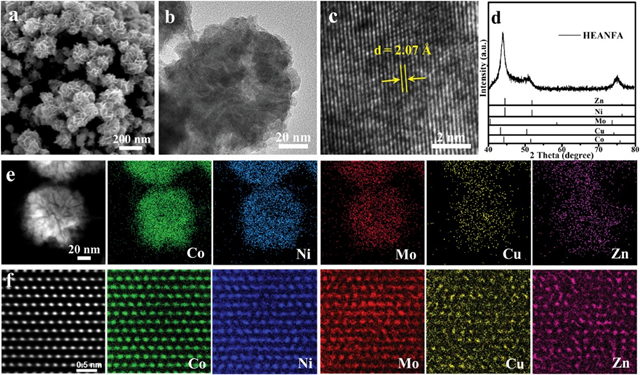

圖1 NiCoMoZnCu HEANFA的形貌和結(jié)構(gòu)表征圖,。

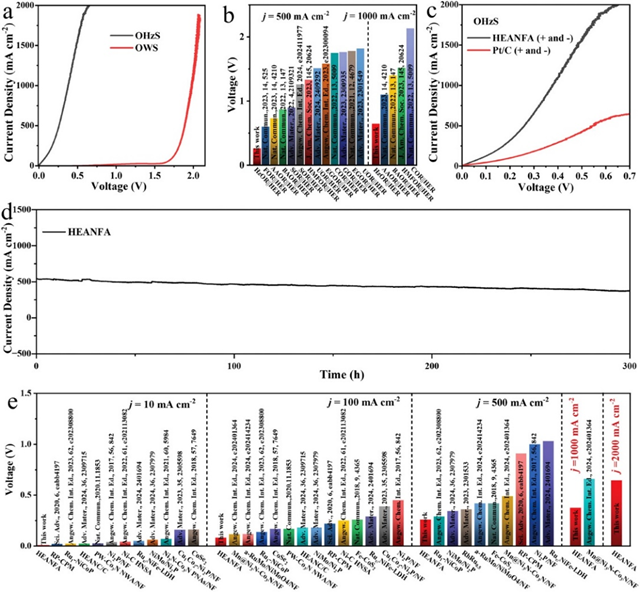

圖2 NiCoMoZnCu HEANFA對OHzS的電催化性能,。

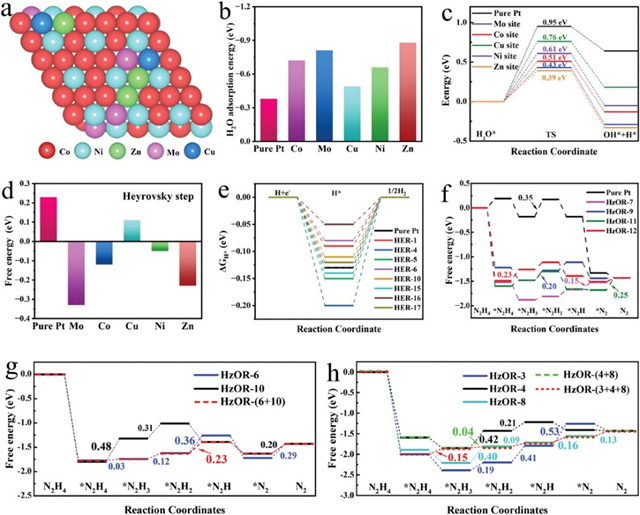

圖3 HER和HzOR的DFT計算結(jié)果。
本研究得到了國家自然科學(xué)基金和北京理工大學(xué)青年教師學(xué)術(shù)啟動計劃項目的資助及北京理工大學(xué)分析測試中心的支持,。
文章鏈接：https://doi.org/10.1002/adma.202416200
附課題組成員簡介：
馮廣,，北京理工大學(xué)化學(xué)與化工學(xué)院特別研究員，博士生導(dǎo)師,。主要從事電解水制氫,、電化學(xué)重整耦合制氫以及氫燃料電池等新能源轉(zhuǎn)換技術(shù)中新型高效納米催化劑/電極的設(shè)計與構(gòu)筑、電解池和燃料電池等高效器件搭建及性能調(diào)控,、氣液固三相界面催化反應(yīng)機理研究等,。近幾年發(fā)表SCI論文20余篇，包括以第一作者/通訊作者身份發(fā)表在Nat. Commun., J. Am. Chem. Soc.(2篇), Adv. Mater.(2篇), Angew. Chem., Int. Ed., Energy Rev., Adv. Sci.等國際期刊10余篇,，其中ESI高被引論文4篇,，熱點論文2篇，期刊封面論文1篇。申請國家發(fā)明專利3項,，實現(xiàn)成果轉(zhuǎn)化1項。主持國家自然科學(xué)基金和北京理工大學(xué)青年教師學(xué)術(shù)啟動計劃各1項,，參與國家自然科學(xué)基金2項,。
黃志琦，北京理工大學(xué)化學(xué)與化工學(xué)院準聘教授,，博士生導(dǎo)師,。主要聚焦電催化二氧化碳還原、電解水等反應(yīng)體系,，圍繞氣-固-液三相界面微觀,、介觀反應(yīng)動力學(xué)開展研究。迄今為止在國際權(quán)威雜志發(fā)表SCI學(xué)術(shù)論文40余篇,，其中以通訊/第一作者在Nat. Commun.（3篇）,、J. Am. Chem. Soc.（2篇）等期刊發(fā)表論文10余篇，總被引近1400次,，單篇最高被引319次,。主持國家自然科學(xué)基金和北京理工大學(xué)青年教師學(xué)術(shù)啟動計劃項目。
分享到：
