北理工課題組在集成電路傳感芯片研究方面取得重要進展
發布日期：2024-09-19 供稿：物理學院 攝影：物理學院
編輯：王莉蓉 審核：陳珂 閱讀次數：

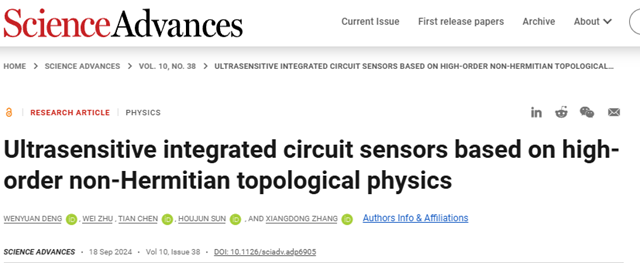

日前,，北京理工大學物理學院張向東教授課題組和集成電路與電子學院孫厚軍教授課題組合作，理論提出并實驗實現了目前世界上第一個高階拓?fù)鋫鞲行酒?。相關成果以“Ultra-sensitive integrated circuit sensors based on high-order non-Hermitian topological physics”為題發表在Science Advances期刊上,。該工作得到了國家自然科學基金委和國家重點研發計劃的大力支持。北京理工大學物理學院博士生鄧聞遠,、集成電路與電子學院朱偉特聘研究員為該論文的共同第一作者,，北京理工大學物理學院張向東教授、集成電路與電子學院孫厚軍教授和朱偉特聘研究員為論文共同通訊作者,。另外,，北京理工大學物理學院陳天副教授也對此工作做出了貢獻。
高精度傳感器在日常生活的許多方面起著重要作用,。根據不同的物理機制,，傳感器的構造有多種方案，例如信號頻譜的偏移和分裂常用于識別外部擾動,。隨著近年來對于量子器件的深入研究,，已經有很多新型的量子傳感器被提出和實現，例如具有超高品質因數的光子微腔傳感器可用于監測背景折射率的變化，可以實現單分子的無標記檢測,；光機換能器可用作弱非相干力的超靈敏探測等,。目前，盡管已經開發出許多傳感器,，但獲得更高靈敏度和更強魯棒性的傳感器一直是人們追求的目標,，因?yàn)樗鼈儾粌H可以檢測到以前無法檢測到的信號，而且還可以在特殊環境中工作,。受拓?fù)淞孔游锢韺W(xué)的啟發,，最近量子拓?fù)鋫鞲衅鞯母拍钜脖惶岢觯缫蕾囉趯?duì)一維邊界態的異常靈敏度的非厄米拓?fù)鋫鞲衅鞑粌H在理論上被建議,，而且實驗上也得到了證明【Adv. Sci. 10, 2301128 (2023)】,。
另一方面，人們發現在一些非厄米系統中能呈現高階趨膚效應（skin effect）,。與一階非厄米趨附效應相比,，高階趨膚效應展現出更強的邊界局域化程度，并且具有更強的魯棒性,。問題是能否利用該高階趨膚效應實現具有更高靈敏度和更強魯棒性的傳感器,？
在本工作中，研究人員從理論上提出了一種基于高階非厄米趨膚效應的量子傳感器,。進一步,，利用65nm互補金屬氧化物半導體（CMOS）工藝制備出了對應的集成電路傳感芯片，證明了其對極弱信號的優良檢測能力,。由于高頻振蕩特性和先進的納米技術,，該量子傳感系統在高達2GHz的頻率下可以保持小于1%的誤差，具有極強的穩定性和魯棒性,。同時,，研究人員還首次引入了現場可編程門陣列（FPGA）模塊來控制非厄米傳感系統，以實現極微弱被測物的高精度檢測,，為進一步的應用提供了更便捷的方案,。
研究亮點之一：基于高階趨附效應的超高靈敏度傳感理論
圖1. 高階拓?fù)淞孔觽鞲邢到y(tǒng)示意圖
研究人員首次提出了高階拓?fù)淞孔觽鞲欣碚摚摿孔觽鞲欣碚摽梢赃m用于任意維度與階數的非厄米趨附效應,。在本工作中,，研究人員以具有二維二階拓?fù)浣菓B(tài)的系統為例進行了相關的理論計算，如圖1a-1b所示,。該系統的k空間哈密頓量如下所示：
（1）
其中,，
為泡利矩陣，
為單位矩陣,。
基于上述哈密頓量,，研究人員計算出了系統的實空間能譜,，其結果如圖1c所示。從計算結果不難看出,，該系統具有二階的拓?fù)浣菓B(tài),，而與二階拓?fù)浣菓B(tài)所對應的態分布也在圖1d中給出。通過調整系統的耦合參數
,，系統的態密度能向人為控制的方向指數級別的偏移,。利用該指數差異的系統量子態，研究人員在該量子態差異最大的兩個格點直接插入外源干擾,，如圖1a中所示,。當外源干擾
接入到了系統中，系統的能譜會發生偏移,，通過推導,，該偏移可表示為：
（2）
其中
, 這里m和n分別表示不同方向的系統尺度,，而常數
,。
為了驗證該理論方程的準確性，研究人員進行了相應的數值仿真與理論計算,，相關數據展示在圖1e和1f中,。通過數值仿真和理論曲線的可以清晰看出，理論推導結果符合數值仿真結果,，系統的靈敏度隨著系統的尺度增大而增大,。不同的是，在尺度增長到一定范圍后,，系統的靈敏度數值上會出現一定的飽和效應,，如圖1e所示。該飽和效應是由于待測物理量的數值過大,，放大后的能量偏移具有上限,，不代表系統的靈敏度會受到限制，所以在待測量無窮小時,，系統的靈敏度會完全如理論方程式所示,，隨著系統尺度而指數增長。同時,，圖1f給出了系統的靈敏度隨著系統耦合參數的變化情況,，可以看到在一定的范圍內通過調節系統的耦合參數，系統的靈敏度可以在小范圍內精細調節,，這種特性使該系統在應用層面有更多的可調性,，可以適用于更多種復雜的應用場景。
研究亮點之二：首次利用65nm CMOS工業技術實現高階拓?fù)鋫鞲行酒?/p>
圖2. 二維二階拓?fù)淞孔觽鞲行酒疽鈭D
根據上述理論模型,，同時為了靈活地改變系統尺寸,，研究人員使用模塊化設計制備了一個傳感器電路,。該傳感電路基于了65nm CMOS工藝。圖2a顯示了兩個模塊單元的示意圖,，每個模塊單元對應于圖1a所示的3×3的理論模型,。模塊中的黃色和橙色球體代表電路網絡的節點，對應于理論模型的網格,。電路節點之間通過電容器和緩沖器（藍色和綠色箭頭）連接,。這里，兩個傳感單元由多個同步開關（SW）連接和控制,。在這種情況下,，尺寸為25×25的理論模型需要12個傳感單元串聯連接。在圖2b中,，我們顯示了所設計電路系統中節點之間的非互易（非厄米）耦合,，這與圖1b所示的模型相對應。圖2b中的標記1和2也對應于圖1b中的格子1和2,。通過控制電容器所在的緩沖器來實現非互易耦合（藍色和綠色箭頭）,。相關的傳感電路實物圖與耦合器件性能參數展示在圖2c-2d中。
圖3. 高階拓?fù)淞孔觽鞲行酒瑢?shí)驗結果和理論結果
研究人員在圖3中展示了所設計傳感芯片的控制模塊和具體性能參數,，圖3a中展現了基于FPGA技術實現的系統模塊控制,，可以通過控制測量端口所連接的開關SW實現系統在多種靈敏度模式的切換。通過研究人員的實驗測試和標定,，系統可以非常清晰地展現出指數級別的趨附效應（圖3b）,，同時，該芯片可以精確測量容值為到
的標準電容（圖3c-3e）,。事實上,，對于
電容的精準測量并不是該傳感芯片的極限，這是因?yàn)樵?5nm CMOS的工藝制成下,，標準電容（誤差5%-10%）的容值極限為
,。如果可以接入一個容值為
的標準電容，理論上,，該芯片也可以提供非常優良的測量結果,。
研究亮點之三：高階拓?fù)鋺B(tài)使傳感系統具有超強魯棒性和高信噪比
圖4. 高階拓?fù)淞孔觽鞲行酒敯粜詫?shí)驗結果
研究人員制備的芯片不僅具有很高的靈敏度，而且有強的魯棒性,。為了驗證電路系統的魯棒性,，研究人員引入了無序串?dāng)_（DC），它是正常情況下實際噪聲強度的1000多倍,。在實驗中,，在信號輸入節點額外輸入直流電，并將直流電與主信號的百分比定義為直流電的強度,，如10%,、25%和50%,。圖4a顯示了具有50%無序串?dāng)_的電壓趨膚效應實驗結果，這里的參數與圖3b中的參數相同,。當信號頻率處于本征頻率時,，非互易系統中的趨膚效應具有極高的魯棒性。即使由50%直流的信號驅動,，系統的集膚效應電壓也基本保持不變,，如圖4a中的藍色（0直流）和綠色（50%直流）所示。與本征頻率的情況相比,，在隨機頻率（紫色和橙色）下,，工作信號已經完全失真，趨膚效應不再存在,。相應的傳感實驗結果如圖4b所示,。可以看出,，在直流電的影響下,，系統的傳感性能沒有受到太大影響，仍然保持指數靈敏度的特性,。圖4b的插圖顯示了相應的導納譜,，表明系統的趨附模式不受直流電的影響,。該芯片之所以具有如此良好的魯棒性,，不僅是因?yàn)楦唠A拓?fù)涮匦裕€因?yàn)殡娐吩O(shè)計中,，該LC電路本身具有極強的帶阻效應,。在圖4c中，我們提供了帶阻效應的實驗測量結果,，其中的三個面板顯示了DC=-20dB,、-7.22dB和-7.23dB的實驗測量結果。在所有情況下,，本征頻率附近都出現了強烈的帶阻效應,。這種效應有助于測量本征頻率時降低噪聲，提高系統精度和魯棒性,。
上述設計和制造的電路傳感器（芯片）僅基于二階非厄米現象,。事實上，以上的所有設計和制造思想都可以擴展到三階,、四階甚至更高階的情況,。系統的靈敏度和魯棒性隨著系統階數的增加呈指數級增長。這些高階非厄米傳感器對于我們?nèi)粘Ｉ钪袕V泛使用的電容器前端具有很強的檢測優勢,。同時,，對于該感測電路的構造,，可以選擇任何類型的電路耦合組件，例如LC振蕩電路中具有電容接地的電感耦合,，或RLC振蕩電路中的電阻耦合,。此外，強大的拓?fù)浔Ｗo(hù)特性使芯片在制備過程中具有很高的成功率,。這是因?yàn)樗母唠A對稱性帶來了更強的性能穩定性,，使系統即使在更加復雜的環境干擾下也能保持指數級增長的探測靈敏度。
總之,，研究人員從理論上提出了一種基于高階非厄米拓?fù)湮锢砥娈愋再|(zhì)的具有優越性能的新型傳感器,，并采用65nm CMOS工藝技術制造了相應的集成電子平臺?；谶@樣一個平臺,，研究人員已經證明所設計的傳感器不僅具有極高的靈敏度，而且具有很強的魯棒性,。這意味著它們可以在各種極端復雜的環境中工作,。同時，研究人員使用的65nm CMOS工藝使系統高度集成,，可以由FPGA控制,，大大提高了系統的實用性。
論文鏈接：https://doi.org/10.1126/sciadv.adp6905
