北理工團隊在鈉離子電池負(fù)極材料領(lǐng)域取得重要進展
發(fā)布日期：2023-12-27 供稿：材料學(xué)院 攝影：材料學(xué)院
編輯：牟雪嬌 審核：程興旺 閱讀次數(shù)：
北京理工大學(xué)材料學(xué)院白瑩教授研究小組在鈉離子電池負(fù)極材料研究中取得重要進展,，11月28日,，相關(guān)研究成果以“Multilevel Gradient-Ordered Silicon Anode with Unprecedented Sodium Storage”為題在國際知名期刊 Advanced Materials 上發(fā)表,。北京理工大學(xué)材料學(xué)院白瑩教授,、吳川教授和李雨副研究員為本論文共同通訊作者,，材料學(xué)院博士后李瑩為第一作者,。
新型二次電池是新能源體系的重要支撐,，是新能源在電力,、交通等重要領(lǐng)域廣泛應(yīng)用的關(guān)鍵,。鈉離子電池具有低成本、長壽命和高安全性等突出優(yōu)勢,，有望應(yīng)用于低速電動車,、可再生能源大規(guī)模接入和智能電網(wǎng)等領(lǐng)域，具有重要經(jīng)濟價值和戰(zhàn)略意義,。但鈉離子電池的實用化受到其能量密度,、循環(huán)穩(wěn)定性的制約，因此,，亟需開發(fā)高性能,、高穩(wěn)定性且低成本的負(fù)極材料。硅在自然界分布極廣,，具有來源廣泛,、成本低廉的突出優(yōu)勢。在鈉離子電池中,，Si具有較高的理論比容量,，受到早期研究者的關(guān)注。然而,，Si在早期實驗研究中顯示出極低的儲鈉比容量（< 40 mAh g–1）,，被認(rèn)為是電化學(xué)“惰性”的儲鈉材料。由于Na-Si反應(yīng)的熱力學(xué)驅(qū)動力較弱以及嵌入勢壘較高,，在實際電池工作條件下,，晶體Si難以儲鈉。
針對這一問題,，北京理工大學(xué)白瑩教授研究小組創(chuàng)新性地通過電化學(xué)重構(gòu)方法將無儲鈉活性的晶體硅材料改性為獨特的多級梯度有序硅（MGO-Si）負(fù)極材料,，實現(xiàn)了硅儲鈉性能的“從無到有”。 通過高劑量Na+注入誘導(dǎo)的原子重排,，形成了由表面短程有序非晶結(jié)構(gòu),、過渡中程有序膨脹晶格和內(nèi)部長程有序晶核組成的梯度有序結(jié)構(gòu)（如圖1）。非晶相由于豐富的懸空鍵可吸附Na+,，膨脹晶格顯示出有利的Na–Si相互作用,，并為Na嵌入提供了快速的Na+擴散通道，晶相則有利于穩(wěn)定電極結(jié)構(gòu),。MGO-Si的儲鈉機制被證明為吸附-嵌入機制,，這與鋰離子電池中形成Li15Si4的合金化機制完全不同。此外,，通過逐步構(gòu)建梯度有序結(jié)構(gòu),，可進一步提高比容量。更重要的是,，該策略可激活多種惰性（微硅,、二氧化硅和碳化硅）和低活性（石墨和二氧化鈦）材料,，使其儲鈉性能比原始材料提高1.5-6倍。

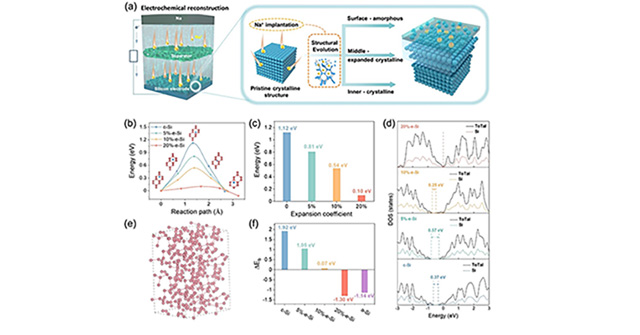

圖1 多級梯度有序硅材料示意圖以及不同有序結(jié)構(gòu)儲鈉性能研究
得益于獨特的結(jié)構(gòu)優(yōu)勢,，所制備的MGO-Si材料具有優(yōu)異的電化學(xué)性能：在50 mA g–1下循環(huán)120周后可逆比容量高達352.7 mAh g–1,，在500 mA g–1循環(huán)4000周的容量保持率高達95.2%，呈現(xiàn)出目前鈉離子電池純硅負(fù)極中比容量最高與穩(wěn)定性最佳的電化學(xué)性能,。P2-Na2/3Ni1/3Mn2/3O2‖MGO-Si全電池在300 mA g–1下可逆比容量為140.1 mAh g?1,，平均工作電壓為2.7 V，在150周循環(huán)中每周循環(huán)的衰減率為0.2%,，證明了MGO-Si負(fù)極在鈉離子電池中具備良好的應(yīng)用前景（圖2）,。研究揭示了原子結(jié)構(gòu)有序性對于Si材料儲鈉的關(guān)鍵影響，為鈉離子電池硅基負(fù)極材料的原子結(jié)構(gòu)設(shè)計及性能優(yōu)化提供了新方法,、新思路,，有利于促進鈉離子電池的實際應(yīng)用。

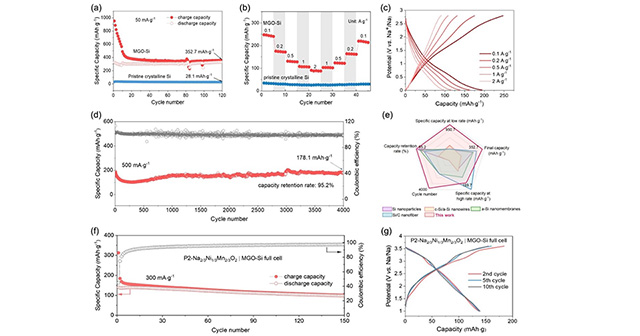

圖2 MGO-Si的優(yōu)異儲鈉性能
全文鏈接：https://doi.org/10.1002/adma.202310270
附作者介紹：
白瑩,，教授,，博士生導(dǎo)師，入選英國皇家化學(xué)會會士,、教育部新世紀(jì)優(yōu)秀人才,。從事先進二次電池、輕質(zhì)儲氫等新型儲能材料研究,，主要包括鋰/鈉/鋅電池等體系的關(guān)鍵材料,、電極與電解液界面穩(wěn)定性、電池?zé)岱治雠c熱安全等基本科學(xué)問題,。作為負(fù)責(zé)人主持國家863計劃課題,、國家自然科學(xué)基金、國家基礎(chǔ)研發(fā)課題,、國家重大專項課題等項目,。在 Chemical Society Reviews, Nature Communications ， Advanced Materials , Advanced Energy Materials 等國際頂級刊物發(fā)表論文多篇,，授權(quán)多項國家發(fā)明專利,。
吳川，教授,，博士生導(dǎo)師,，國家高層次人才,，Science合作期刊Energy Material Advances副主編,。主要關(guān)注能量儲存與轉(zhuǎn)體系及其關(guān)鍵材料，包括鋰離子電池,、鈉離子電池,、鋁二次電池以及其他高性能二次電池新體系,。作為負(fù)責(zé)人主持國家973課題、國家自然科學(xué)基金,、北京市自然科學(xué)基金重點,、教育部博士點基金等科研項目。2020年獲中國發(fā)明協(xié)會發(fā)明創(chuàng)新銀獎,，2019年獲得中國產(chǎn)學(xué)研合作促進獎,。任中國儲能與動力電池及其材料專業(yè)委員會副秘書長，多篇文章發(fā)表在Nature Commun., Adv. Mater., Adv. Energy Mater., Adv. Functional Mater., Chemical Society Reviews等頂級期刊上,。
李雨,，副研究員，碩士生導(dǎo)師,，入選中國博士后創(chuàng)新人才支持計劃,，作為項目負(fù)責(zé)人承擔(dān)國家自然科學(xué)基金面上項目/青年項目、博士后科學(xué)基金面上一等資助,、北京理工大學(xué)研究生科技創(chuàng)新活動專項等,；并參與國家973計劃、國家自然科學(xué)基金,、北京市教委科學(xué)研究與研究生培養(yǎng)共建項目等,。以第一作者/通訊作者身份在Chemical Society Reviews，Advanced Materials,，Advanced Energy Materials,，Advanced Functional Materials，Nano Energy等頂級期刊發(fā)表論文多篇,。
分享到：
