北理工在鈣鈦礦量子點顯示技術(shù)研究方面取得重要進展
發(fā)布日期：2021-01-25 供稿：材料學(xué)院 劉小麗
編輯：牟雪嬌 審核：金海波 閱讀次數(shù)：量子點是一類重要的半導(dǎo)體納米光電材料,，具有發(fā)光效率高、光譜可調(diào),、可溶液法制備等突出特點,，在照明顯示,、探測成像,、生物標(biāo)記等領(lǐng)域具有廣泛的應(yīng)用前景。在顯示領(lǐng)域,，量子點可與LCD,、OLED,、Micro-LED等新型顯示技術(shù)結(jié)合,，顯著提高色彩品質(zhì)，簡化制造工藝,，成為顯示領(lǐng)域重要的前沿技術(shù)之一。目前,，搭載量子點背光的液晶顯示電視已經(jīng)實現(xiàn)商業(yè)化,，2020年市場滲透率達到5%，并在逐年增加,。像素化的量子點色轉(zhuǎn)換技術(shù)被認(rèn)為是降低OLED顯示成本和解決Micro-LED技術(shù)巨量轉(zhuǎn)移難題的首選技術(shù)路線，而量子點電致發(fā)光顯示技術(shù)是印刷顯示的主要路線之一,。因此，量子點顯示技術(shù)成為顯示企業(yè)爭相布局的重點領(lǐng)域,。
盡管量子點顯示技術(shù)取得了顯著進步,，然而傳統(tǒng)的量子點材料（CdSe、InP）一般采用高溫?zé)嶙⑷敕ㄖ苽?，產(chǎn)業(yè)化仍面臨工藝復(fù)雜、成本高、國外專利壁壘等挑戰(zhàn),。因此，尋求低成本的新型量子點材料體系是解決上述挑戰(zhàn),、擴展量子點應(yīng)用領(lǐng)域的重要思路之一,。
鈣鈦礦量子點制備簡單,，具有優(yōu)異的光學(xué)性質(zhì)，是近年來光學(xué)與光電子材料領(lǐng)域的研究熱點之一,。北京理工大學(xué)材料學(xué)院鐘海政團隊一直從事量子點材料開發(fā)和應(yīng)用技術(shù)研究，是國際上最早開展鈣鈦礦量子點研究的實驗室之一（ ACS Nano 2015, 9, 4533,，Google引用>1300次）。近年來,，團隊重點圍繞鈣鈦礦量子點顯示技術(shù)開展研究,，取得系列重要進展：所發(fā)明的鈣鈦礦量子點原位制備技術(shù)授權(quán)中國,、美國,、日本,、韓國專利,，進入產(chǎn)業(yè)應(yīng)用推廣階段,。最近,，他們在紅光鈣鈦礦量子點光學(xué)膜和藍光量子點電致發(fā)光器件方面取得突破進展。
1）面向液晶顯示背光應(yīng)用的鈣鈦礦量子點原位制備技術(shù)
2016年團隊提出了普適性的鈣鈦礦量子點原位制備思路,，實現(xiàn)了聚合物基質(zhì)中MAPbX3、FAPbX3,、CsPbX3,、MA3Bi2X9,、Cs2Sn2X6等鈣鈦礦量子點的原位制備( Advanced Materials 2016, 28, 9163,； Nanoscale 2019, 11, 4942; Light: Science & Applications 2020, 9, 73),；其中基于綠色MAPbBr3鈣鈦礦量子點的光學(xué)膜的亮度,、色域,、信賴性與傳統(tǒng)CdSe、InP量子點相比具有顯著優(yōu)勢,，在液晶顯示背光應(yīng)用中具有巨大潛力,。致晶科技公司(校學(xué)科性公司)經(jīng)過進一步開發(fā),，2020年與TCL成功合作實現(xiàn)了首批量75英寸鈣鈦礦量子點電視的量產(chǎn)，成為全球首家推出鈣鈦礦量子點光學(xué)膜商業(yè)產(chǎn)品的公司(https://www.perovskite-info.com/tcl-and-zhijing-nanotech-collaborate-pqd-solutions-lcd-tvs)。
最近,，團隊的博士后李飛博士突破了困擾鈣鈦礦量子點背光顯示應(yīng)用的紅光缺失難題,，發(fā)展了聚合物基質(zhì)中的紅色全無機鈣鈦礦量子點的原位制備技術(shù)，發(fā)光效率和穩(wěn)定性都十分優(yōu)異( Advanced Functional Materials 2021, 2008211),。通過致晶科技公司的進一步開發(fā)，實現(xiàn)了鈣鈦礦量子點Micro-LED背光模組,，獲得2020年中國國際顯示技術(shù)(ICDT)會議新產(chǎn)品銀獎,。

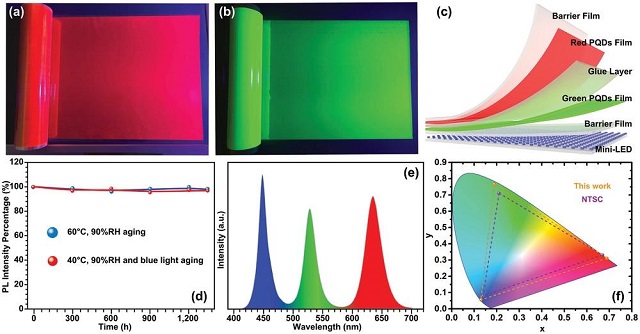

圖1 紅色,、綠色鈣鈦礦量子點光學(xué)膜和背光顯示模組
2）面向電致發(fā)光的鈣鈦礦量子點片上再沉淀原位制備技術(shù)
面向印刷顯示電致發(fā)光應(yīng)用,，團隊通過控制鈣鈦礦原位成膜過程中的結(jié)晶過程，發(fā)明了鈣鈦礦量子點片上再沉淀制備技術(shù),，實現(xiàn)了高效率的綠色和紅色電致發(fā)光器件,，綠光器件最高外量子效率為16.3%( ACS Nano 2018, 12, 8808)，紅光器件最高外量子效率為15.8%( Ad vanced O ptical Materials 2019, 7, 1900774),。最近，團隊的博士生王辰暉,、韓登寶,、常帥老師等人與中科院大連化學(xué)物理研究所、上海光源合作,，開發(fā)了雙配體調(diào)控鈣鈦礦量子阱結(jié)構(gòu)分布的原位制備策略,，實現(xiàn)了最高外量子效率8.8%的藍色電致發(fā)光器件( Nature Communications 2020, 11, 6428),，為目前顯示藍光(455-475 nm)最高效率,，團隊與京東方合作,，對該技術(shù)進行了國際專利布局,。最近,，王辰暉同學(xué)在香港科技大學(xué)和香港城市大學(xué)聯(lián)合舉辦的國際顯示材料研討會上(International Workshop of Advanced Display Materials, http://adw.ust.hk/program.html)獲得最佳海報獎,。

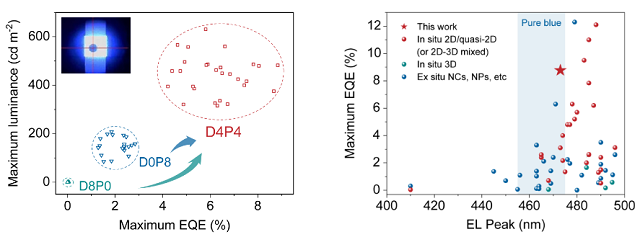

圖2 顯示波段高效率藍色鈣鈦礦電致發(fā)光器件
更多進展請關(guān)注團隊網(wǎng)站https://nanophotonics.bit.edu.cn/index.htm
上述研究工作得到了國家自然科學(xué)基金優(yōu)秀青年基金,、重點基金，以及科技部重點研發(fā)專項的支持,，學(xué)校先進材料實驗中心提供了材料制備與表征支撐,，校微納量子光子實驗室提供了器件制備平臺,。
分享到：
