北理工高性能二維介孔硅納米片負(fù)極研究成果在Small成功發(fā)表
發(fā)布日期：2018-02-26 供稿：材料學(xué)院 攝影：材料學(xué)院
編輯：付海東 審核：張青山 閱讀次數(shù)：近日,，北京理工大學(xué)曹傳寶教授團(tuán)隊(duì)陳卓副教授指導(dǎo)博士生陳松在Small上發(fā)表了題為“Scalable Two－dimensional Mesoporous Silicon Nanosheets for High－Performance Lithium Ion Battery Anode”的文章,。他們利用低成本的模板法及鎂熱還原過(guò)程，首次在硅材料上實(shí)現(xiàn)了二維硅納米片的宏量制備,。通過(guò)分子模版劑在二維硅納米片上引入介孔,，使其具有較高的比表面積。作為鋰離子電池負(fù)極,，與商業(yè)硅相比,，循環(huán)性能有明顯改善。進(jìn)一步通過(guò)均勻的碳包覆,，實(shí)現(xiàn)了優(yōu)異的儲(chǔ)鋰性能,、循環(huán)穩(wěn)定性及倍率性能,?；谧杩棺V，擴(kuò)散動(dòng)力學(xué)分析及SEI膜觀察,，該性能的顯著增強(qiáng)主要?dú)w咎于獨(dú)特的二維介孔結(jié)構(gòu)及碳包覆的協(xié)同作用：有效的促進(jìn)了鋰離子的擴(kuò)散,，提高界面電荷轉(zhuǎn)移速率，緩解硅的體積膨脹,。
圖1 納米片合成示意圖及電鏡表征結(jié)果

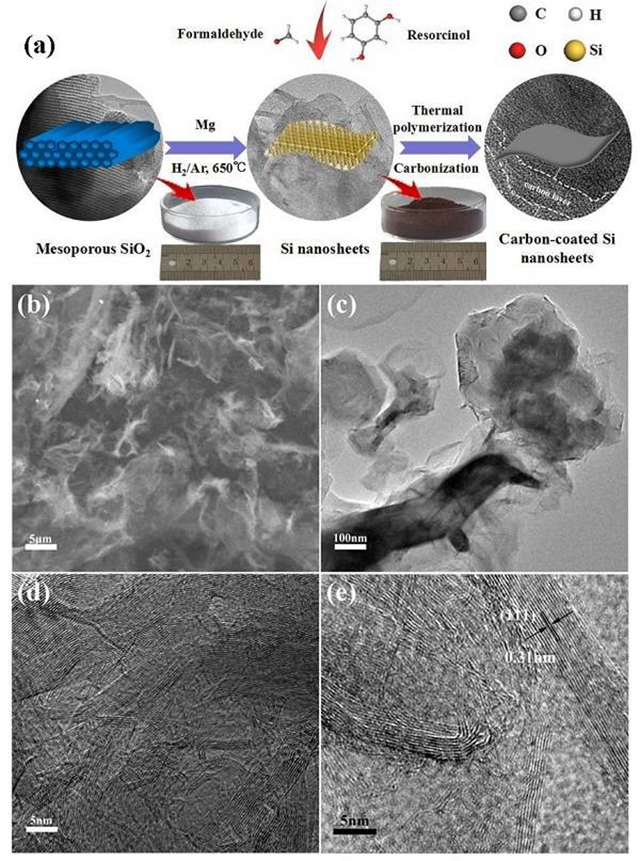

（a） 納米片合成示意圖,；（b） Si納米片的SEM,；（c） Si納米片的TEM；（d－e） Si納米片的HRTEM,。
圖2 Si／C納米片的透射電鏡及拉曼光譜表征結(jié)果

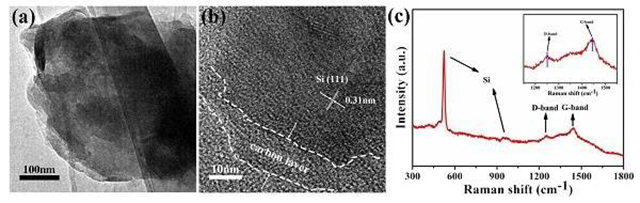

（a） Si/C納米片的TEM,；（b） Si/C納米片的HRTEM；（c） Si/C納米片的拉曼光譜圖,。
圖3 硅基負(fù)極的電化學(xué)性能

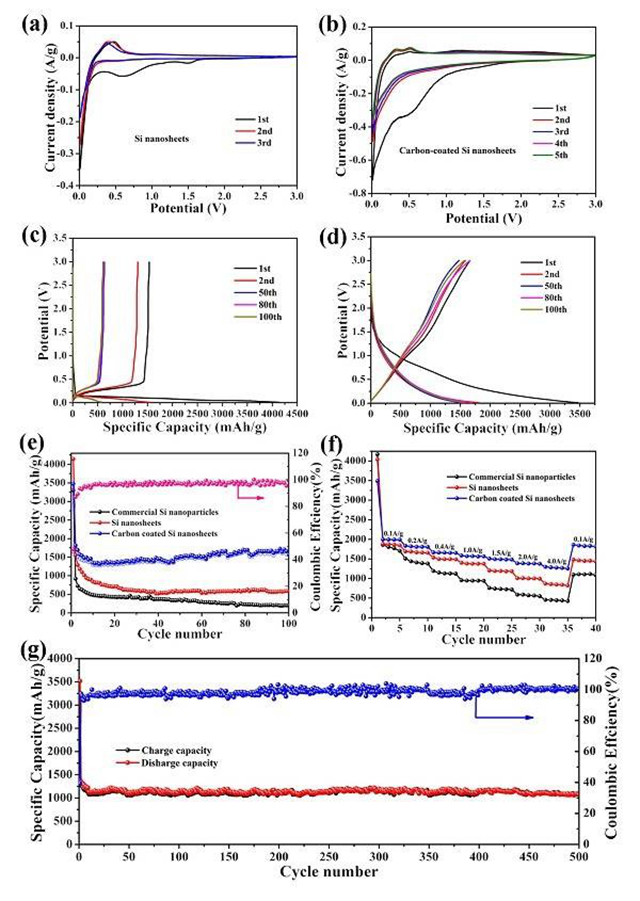

（a） Si納米片前三個(gè)循環(huán)的CV曲線,；（b） Si/C納米片前三個(gè)循環(huán)的CV曲線；（c） Si納米片的恒電流充放電曲線,；（d） Si/C納米片的恒電流充放電曲線,；（e） 400 mAg-1下商 業(yè)硅顆粒、純硅納米片及Si/C納米片的循環(huán)穩(wěn)定性比較,；（f） 不同電流密度下商業(yè)硅顆粒,、純硅納米片及Si/C納米片的倍率性能比較；（g） 4Ag-1下Si/C納米片的循環(huán)性能,。
該文章成功報(bào)道了一種低成本宏量制備二維介孔硅納米片的方法,，同時(shí)為了進(jìn)一步緩解體積改變及提高動(dòng)力學(xué)行為，對(duì)其進(jìn)行碳包覆處理,，結(jié)構(gòu)表征及優(yōu)異的電化學(xué)性能證實(shí)了該方法的可行性,。本研究不僅極大地改善了硅基負(fù)極的電化學(xué)性能，同時(shí)也為開發(fā)與設(shè)計(jì)獨(dú)特的納米材料用于各種能源器件提供了新思路,。
分享到：
