北理工在能谷電子學(xué)研究方面取得重要進(jìn)展
發(fā)布日期：2020-09-08 供稿：物理學(xué)院
編輯：周格羽 審核：姚裕貴 閱讀次數(shù)：
日前,，北京理工大學(xué)姚裕貴教授團(tuán)隊成員余智明及其合作者,，在能谷電子學(xué)研究方面取得重要進(jìn)展,，不僅提出了電場調(diào)控能谷的全新設(shè)計理念,，也預(yù)言了具有優(yōu)良性能的谷層耦合材料,，為能谷電子學(xué)的發(fā)展起到了重要的推動作用,。
能谷電子學(xué)作為一新興的研究領(lǐng)域,，利用固體材料中的能谷自由度來存儲和傳遞信息,，有望發(fā)展成為與傳統(tǒng)電子學(xué)和自旋電子學(xué)并立的電子學(xué)學(xué)科。目前關(guān)注度高的能谷材料主要集中在石墨烯和過渡金屬硫化物等二維六角格點(diǎn)材料,。該類材料具有兩個分立但受時間反演對稱性相聯(lián)系的能谷,，因此在此類材料中實現(xiàn)能谷的調(diào)控必須破壞時間反演對稱性，如引入磁性或光場,。但從實際應(yīng)用出發(fā),，電場因具有簡潔、高效且與當(dāng)前半導(dǎo)體工藝相兼容等優(yōu)點(diǎn),，更為適合用于器件的調(diào)控,。然而，電場并不破壞時間反演對稱性，因此在二維六角格點(diǎn)能谷材料中完全用電學(xué)手段來調(diào)控能谷自由度是無法實現(xiàn)的,，十分不利于能谷電子學(xué)的應(yīng)用發(fā)展,。

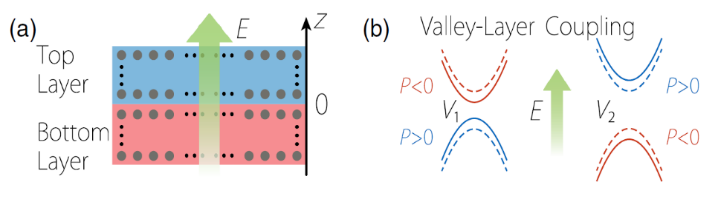

圖 1:（a）多原子層二維材料可看成由上下兩層構(gòu)成。上層和下層可能含有多個原子層,。不同的能谷電子（紅色或藍(lán)色）分別局域在上層和下層,。（b）當(dāng)不同能谷電子具有相反的層極化（P）時，施加垂直電場可導(dǎo)致能谷極化,。虛線和實線分別表示未加和已加電場時的能帶,。

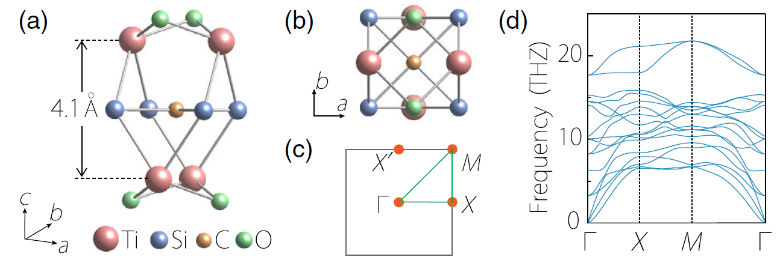

圖 2：ML-TSCO 的(a) 側(cè)視圖(b)俯視圖。（c）ML-TSCO的布里淵區(qū),，（d）ML-TSCO的聲子譜,。
該研究工作首先基于絕大多數(shù)二維材料具有多個原子層的特點(diǎn)，通過系統(tǒng)性地分析所有層群對稱性,，指出在5個特殊的層群體系中,，只要能谷出現(xiàn)在特定的動量位置，能谷和電子的層極化必然耦合在一起,，產(chǎn)生谷層耦合效應(yīng)，如圖1所示,。在谷層耦合的能谷材料中,，人們可以通過電場（門電壓）高效、便捷地調(diào)控能谷,，如圖1b所示,。該理論分析直接把搜尋和設(shè)計電控能谷材料簡化為計算特定5個層群材料的電子能帶，為谷電子學(xué)的發(fā)展帶來了極大的便利,。隨后,，該工作即根據(jù)上述理論分析，設(shè)計出59號層群材料ML-TSCO,。該材料的晶體結(jié)構(gòu)同實驗已合成的ZrSiS單層結(jié)構(gòu)類似,，具有5個原子層，由O,、Ti,、Si/C、Ti和O原子層相繼垂直堆垛而成,，如圖2所示,。

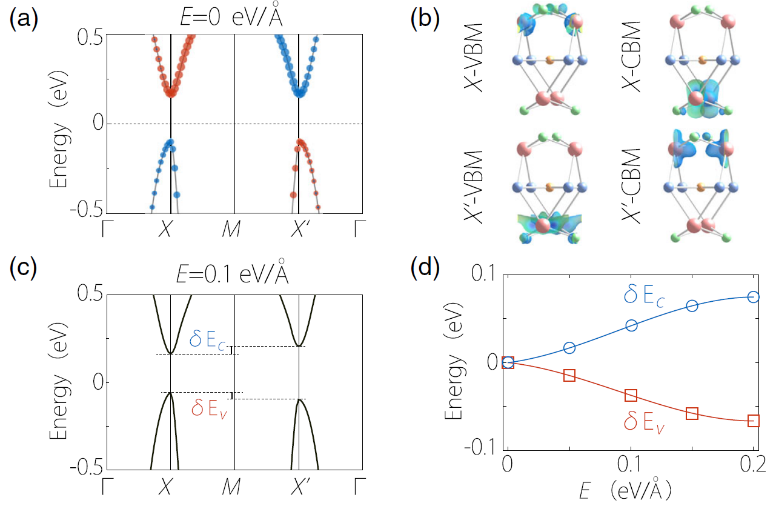

圖 3：（a）ML-TSCO的能帶圖，（b）導(dǎo)帶底和價帶頂電子的電荷空間分布圖,，（c）ML-TSCO在施加0.1電子伏每埃的垂直電場后的能帶圖,。此時導(dǎo)帶和價帶的能量劈裂都已超過室溫能標(biāo)。（d）ML-TSCO的導(dǎo)帶劈裂和價帶劈裂隨電場的變化。
ML-TSCO的電子能帶清楚的表明,，其為谷層耦合材料：兩能谷分別局域于動量空間中的X點(diǎn)和X’點(diǎn),，并具有相反的層極化，如圖3a和3b所示,。圖3c和圖3d則給出了ML-TSCO能帶隨垂直電場的變化行為,，其直接表明，電場可導(dǎo)致體系的能谷發(fā)生極化,，且在0.1電子伏每埃的電場下,，ML-TSCO的能谷極化就已達(dá)到40毫電子伏特左右，遠(yuǎn)超室溫能標(biāo),。此外,，ML-TSCO的能谷電子的電導(dǎo)具有很強(qiáng)的各向異性，如X點(diǎn)的能谷電子在x方向的有效質(zhì)量比其在y方向的有效質(zhì)量重5倍左右,，而X’點(diǎn)則恰好相反,，因此通過電導(dǎo)的測量可以推測出極化電子的能谷自由度。該工作表明ML-TSCO是可在室溫條件下進(jìn)行全電讀寫能谷自由度的,、性能優(yōu)良的能谷材料,。

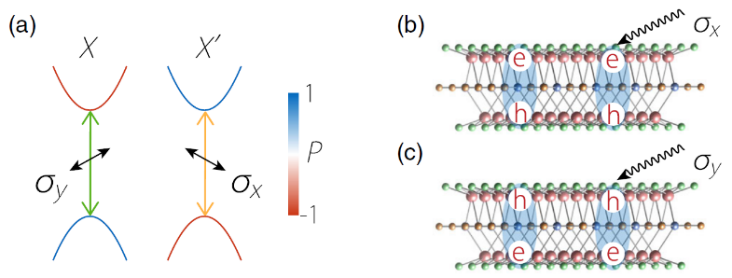

圖 4：(a)ML-TSCO的能谷光學(xué)選擇性。（b,，c）x和y線偏光可導(dǎo)致具有相反能谷自由度（X’和X）和相反電偶極矩的層間激子,。
最后，該研究工作也基于ML-TSCO討論了谷層耦合所帶來的奇異物性,，如ML-TSCO的能谷電子具有線偏光選擇性,；ML-TSCO天然地具有層間激子，且此層間激子的能谷自由度和電偶極矩可以通過線偏光進(jìn)行控制,，如圖4所示,。

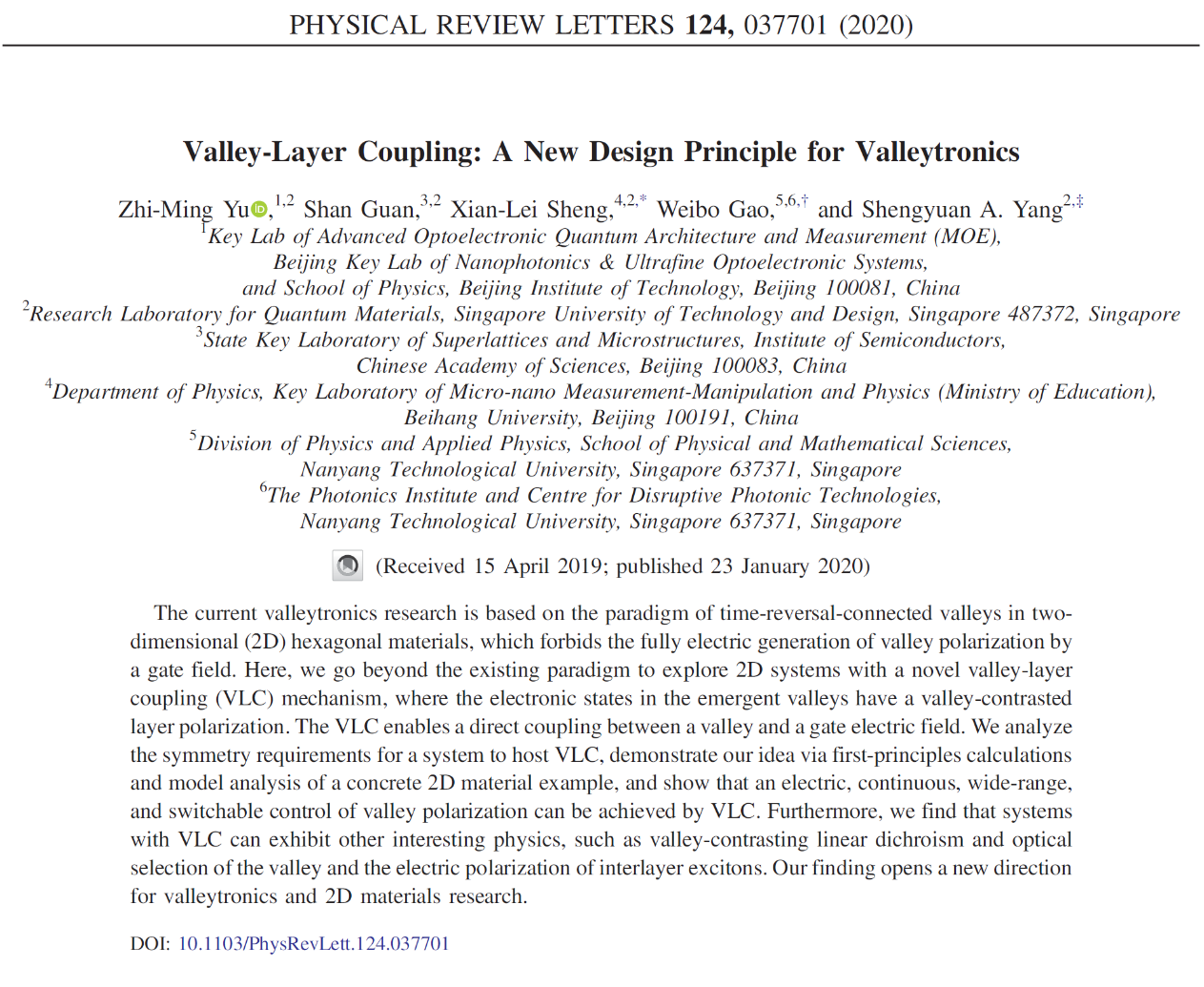

該文章發(fā)表于物理學(xué)頂級期刊《Physical Review Letters》，作者為余智明,、管閃,、勝獻(xiàn)雷、高煒博和楊聲遠(yuǎn)（Zhi-Ming Yu, Shan Guan, Xian-Lei Sheng, Weibo Gao, and Shengyuan A. Yang）,，“Valley-Layer Coupling: A New Design Principle for Valleytronics”, Physical Review Letters, 124, 037701 (2020),。
文章鏈接：https://doi.org/10.1103/PhysRevLett.124.037701
分享到：
