91麻豆五十路|果冻传媒一区|91制片厂收费吗|国产尤物av午夜精品一区二区|科普一下天美传媒|精品亚洲成a人在线|麻豆传媒映画男优一阿伟|国产精品熟女91九色|麻豆传媒映画映百科全书|自拍区偷拍亚洲最新,精东影业精一禾传媒,麻豆映画传媒安卓下载,糖心系列唐伯虎vlog已更新

北理工團隊在利用揮發(fā)性固體添加劑構筑高效率鑄態(tài)有機太陽能電池研究中取得重要進展



近期,北京理工大學化學與化工學院碩士研究生毛鵬在材料類國際頂級期刊《 Materials Science and Engineering: R: Reports 》(IF: 31.6)上發(fā)表題目為“In-situ volatilization of solid additive assists as-cast organic solar cells with over 20?% efficiency”的研究論文。北京理工大學為唯一通訊單位,安橋石特別研究員和王金亮教授為共同通訊作者。

溶液處理的有機太陽能電池(OSCs)以其色彩豐富、半透明、柔性、低成本等獨特的優(yōu)勢,在構建集成光電子器件和柔性電子設備方面展現(xiàn)出巨大的應用前景。隨著有機半導體和器件工程的不斷創(chuàng)新,單結(jié)OSCs的功率轉(zhuǎn)換效率(PCE)已達到20%以上,達到了工業(yè)化應用的門檻。然而,高性能的OSCs通常依賴于復雜的前處理及后處理技術優(yōu)化活性層形貌,顯著增加了器件的生產(chǎn)成本。此外,復雜的工藝通常會導致器件穩(wěn)定性、可重復性和與大規(guī)模生產(chǎn)兼容性方面的系列問題。因此,開發(fā)加工工藝簡單,高效的OSCs具有重要意義。鑄態(tài)OSCs因活性層制備無需附加任何優(yōu)化工藝,其無疑是降低器件加工成本最有效的方案。此外,鑄態(tài)器件中材料與器件的構效關系更為直接,有利于推動有機光伏材料的發(fā)展。受啟發(fā)于高揮發(fā)性固體添加劑,如果活性層在制備過程中,添加劑能夠完全揮發(fā),而無需熱退火處理,則器件可視為多組分的鑄態(tài)OSCs。在這項工作中,該團隊將高揮發(fā)性固體添加劑DBDF引入不同體系制備了系列器件(圖1),并對其構效關系進行了系統(tǒng)研究。

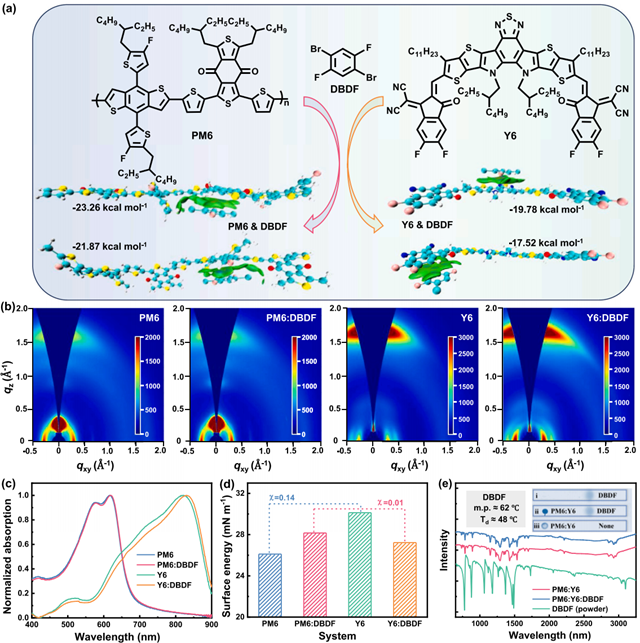

圖1.材料特性及固體添加劑DBDF原位揮發(fā)性質(zhì)研究。

成膜動力學與形貌研究證明表明,在無需額外前/后處理工藝的條件下,DBDF在旋涂過程中能夠完全原位揮發(fā)(圖2),進而誘導活性層形成更優(yōu)的分子堆積和給受體垂直相分離結(jié)構,從而促進器件中電荷的高效生成與提取。此外,有序的分子堆積使給體和受體的吸收光譜發(fā)生紅移,有利于捕獲更多光子,進一步增強了電荷生成效率。以經(jīng)典PM6:Y6為活性層,基于DBDF的OSCs無需額外工藝優(yōu)化即實現(xiàn)了18.1%的優(yōu)異PCE,且展現(xiàn)出優(yōu)異的穩(wěn)定性,顯著優(yōu)于對比器件。此外,在D18:N3:Y6-1O體系中引入DBDF后,鑄態(tài)器件獲得了20.2%的PCE,其性能媲美文獻中基于各種復雜工藝的器件。值得注意的是,后續(xù)熱退火處理因增加電壓損失而對性能提升作用甚微。這項工作提出了一種簡化器件制備工藝的巧妙策略,為推動低成本商業(yè)化生產(chǎn)OSCs的發(fā)展提供了新思路。


圖2. 活性層成膜動力學研究。

本研究得到了中央高校基本科研業(yè)務費的資助及北京理工大學分析測試中心的支持。

文章鏈接:https://doi.org/10.1016/j.mser.2025.101022。


分享到:
