北理工團(tuán)隊(duì)在單原子催化劑局域結(jié)構(gòu)調(diào)控及二氧化碳還原研究中取得進(jìn)展
發(fā)布日期：2024-01-12 供稿：材料學(xué)院 陳文星 攝影：材料學(xué)院
編輯：牟雪嬌 審核：程興旺 閱讀次數(shù)：1月,，北京理工大學(xué)材料學(xué)院能源催化研究所陳文星課題組與北京化工大學(xué)、西湖大學(xué)團(tuán)隊(duì)合作,，在非對(duì)稱(chēng)配位單原子催化劑研究中取得重要進(jìn)展,。相關(guān)研究成果以“A Thermal Replacement Strategy to Regulate the Local Coordination Environment of Single Atom Co?SxN4?x (x="""0,1,2,3)""" Catalysts and Their Application in CO2Electroreduction”為題在國(guó)際頂級(jí)期刊《Nature Communications》上發(fā)表。北京理工大學(xué)陳文星副教授,、北京化工大學(xué)莊仲濱教授和西湖大學(xué)王濤教授為論文共同通訊作者,。
單原子催化劑（SAC）作為具有獨(dú)特配位環(huán)境和高原子利用率的新型催化劑，在熱催化和電化學(xué)催化中都顯示出巨大的潛力,。要設(shè)計(jì)高性能的SAC,，不僅需要考慮金屬單原子的種類(lèi)，還需要考慮金屬位點(diǎn)的局部配位環(huán)境,，目前,，合成具有可調(diào)節(jié)配位環(huán)境的SAC仍具有較高的挑戰(zhàn)性。
為了解決這個(gè)問(wèn)題,，陳文星課題組成功設(shè)計(jì)了一種熱置換策略來(lái)微調(diào)SAC的局部配位環(huán)境,，并成功合成了一系列具有可控局域結(jié)構(gòu)的非對(duì)稱(chēng)配位單原子催化劑Co?SxN4?x（x=""0，1,，2,，3）。首先生成對(duì)稱(chēng)的Co-N4,，然后在高溫下用S取代N,，形成S取代的Co?SxN4?xSAC，這種逐步置換的過(guò)程實(shí)現(xiàn)了對(duì)SAC局部配位環(huán)境的精確控制,?；谶@些Co?SxN4?x SAC樣品，可以探索電催化CO2RR的構(gòu)效關(guān)系,，研究發(fā)現(xiàn),，非對(duì)稱(chēng)Co?S1N3結(jié)構(gòu)的催化劑具有最優(yōu)的COOH*和CO*吸附，因此具有最高的CO2還原制備CO性能,。特別地,，在410 mV的低過(guò)電位下法拉第效率（FECO）高達(dá)98%，TOF達(dá)到4564 h?1,，超過(guò)了多數(shù)已報(bào)道的單原子催化劑,。
圖1 Co?SxN4?x SACs的合成策略和形貌表征
作者利用同步輻射硬X射線吸收近邊結(jié)構(gòu)（XANES）和傅立葉變換擴(kuò)展X射線吸收精細(xì)結(jié)構(gòu)（FT-EXAFS）研究了所獲得的Co?SxN4?x SAC的局部配位環(huán)境。在不同S/N配位數(shù)的Co?SxN4?x上發(fā)現(xiàn)了電子調(diào)諧效應(yīng),，表明其對(duì)局部配位環(huán)境具有較強(qiáng)的敏感性,。另外，通過(guò)XPS對(duì)SAC的化學(xué)環(huán)境進(jìn)行了研究,，發(fā)現(xiàn)S原子通過(guò)這種熱置換策略可以成功地結(jié)合到碳基底中,，有效調(diào)控樣品的局部電子結(jié)構(gòu),。

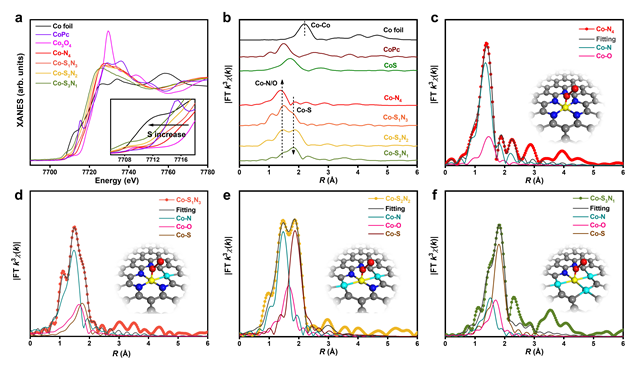

圖2 Co?SxN4?x SAC的局域結(jié)構(gòu)解析

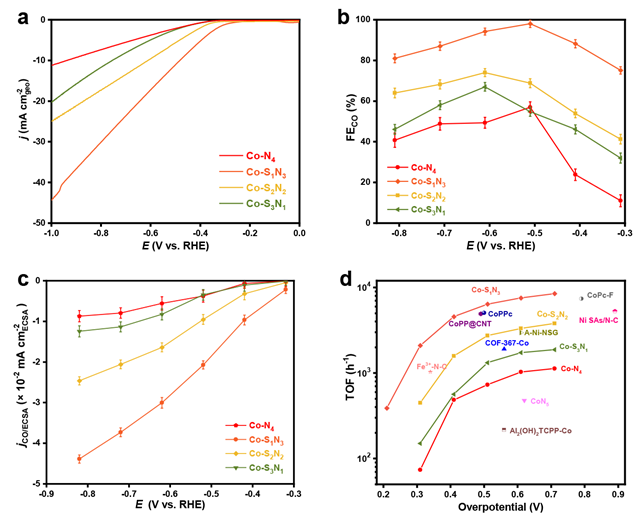

作者評(píng)估了Co-N4、Co-S1N3,、Co-S2N2和Co-S3N1 SAC在CO2飽和的0.5M KHCO3的H型池中的CO2RR性能,，以研究不同局域配位結(jié)構(gòu)對(duì)性能的影響。發(fā)現(xiàn)不同硫配位數(shù)的單原子Co?SxN4?x （x="""0,，1,，2，3）呈現(xiàn)火山型CO2RR活性趨勢(shì),，并且非對(duì)稱(chēng)配位Co?S1N3結(jié)構(gòu)更接近火山型曲線的頂部，對(duì)CO2RR表現(xiàn)出最高本征活性,。
圖3 Co?SxN4?x SACs的電催化CO2RR的原位譜學(xué)表征
圖4 Co-SxN4-x SAC的理論計(jì)算能量圖
該研究課題得到了國(guó)家自然科學(xué)基金（22375019）和北京理工大學(xué)科技創(chuàng)新計(jì)劃創(chuàng)新人才科技資助專(zhuān)項(xiàng)的支持,。
分享到：
