北理工團隊在籠目結(jié)構(gòu)超導(dǎo)材料方面取得重要進展
發(fā)布日期：2023-09-06 供稿：物理學(xué)院 攝影：物理學(xué)院
編輯：王莉蓉 審核：陳珂 閱讀次數(shù)：
近日，北京理工大學(xué)物理學(xué)院王秩偉研究員,、姚裕貴教授團隊,，與中國科學(xué)技術(shù)大學(xué)何俊峰教授,、喬振華教授，以及中科院物理研究所高鴻鈞院士等人合作在《自然通訊》（Nature Communications）發(fā)表了對籠目結(jié)構(gòu)超導(dǎo)材料CsV3-xTaxSb5中范霍夫奇點（von Hove Singularity, VHS）的研究,。
在關(guān)聯(lián)材料體系中,，VHS為理解電子態(tài)密度發(fā)散提供了一個范例。在VHS處,，電子庫侖力占主導(dǎo),，這反過來又會導(dǎo)致系統(tǒng)中多重不平衡態(tài)的出現(xiàn)，包括電荷密度波（CDW）,、自旋密度波（SDW）,、d波超導(dǎo)體等。在該類超導(dǎo)體中,，一個理想的范霍夫情景主要通過兩種途徑來實現(xiàn),。一種是增加態(tài)密度，通過常規(guī)或非常規(guī)的電子-玻色子配對來完成庫珀配對,；另一種是由VHS處共存的電子和空穴之間的庫侖力驅(qū)動形成非常規(guī)的電子配對,。這對VHS的能級位置要求嚴(yán)格，使其在真實材料中的實現(xiàn)具有挑戰(zhàn)性,。最近,，AV3Sb5 籠目結(jié)構(gòu)超導(dǎo)材料系列得到了廣泛關(guān)注。其電子結(jié)構(gòu)中存在著多個VHS，同時該材料中存在二維VHS的兩種主要的不平衡態(tài)——CDW和超導(dǎo),，這為我們探索范霍夫情景提供了良好的研究平臺,。雖然理論預(yù)測得到了良好的結(jié)果，但是依然缺少實驗證據(jù)來表明VHS的作用,。
在該工作中,，通過對比研究了母相CsV3Sb5和Ta摻雜CsV3-xTaxSb5（x~0.4）。我們發(fā)現(xiàn)CsV2.6Ta0.4Sb5材料的CDW被完全抑制,，超導(dǎo)轉(zhuǎn)變溫度（Tc）達到最高,，約為5.5K，是CsV3Sb5系列材料中觀察到的常壓條件下的最高超導(dǎo)轉(zhuǎn)變溫度,。主要結(jié)論有：（1） 對摻雜Ta的材料進行角分辨光電子能譜儀的測試,，表明籠目晶格中V 原子d軌道在費米能級的M點處形成了完美的VHS，實現(xiàn)了類電子帶與類空穴帶的共存,。這一結(jié)果通過第一性原理計算得到定量地再現(xiàn),；（2）進一步證明了，CDW等競爭序的抑制不足以解釋Tc的提高,，而且Tc（超導(dǎo)能隙）與VHS在沒有競爭序樣品中的能級位置有關(guān),。同時，隨Ta原子的替換,，其他低能態(tài)及相關(guān)的電子-玻色子耦合的變化可以忽略不計,。因此，該工作的結(jié)果直接建立了顯著增強的超導(dǎo)性和在費米能級上的VHS之間的聯(lián)系,；（3）光譜成像的掃描隧道顯微鏡（STM）測量進一步揭示了CsV3-xTaxSb5（x~0.4）的超導(dǎo)態(tài)不同于母體CsV3Sb5,。這些結(jié)果證明了范霍夫情景在籠目超導(dǎo)體中是可以存在的。
物理學(xué)院博士生劉錦錦為文章的共同第一作者,，王秩偉研究員為共同通訊作者,。上述工作得到了國家重點研發(fā)計劃、國家自然科學(xué)基金,、北京市自然科學(xué)基金,、北京理工大學(xué)青年教師學(xué)術(shù)啟動計劃等相關(guān)項目的支持。

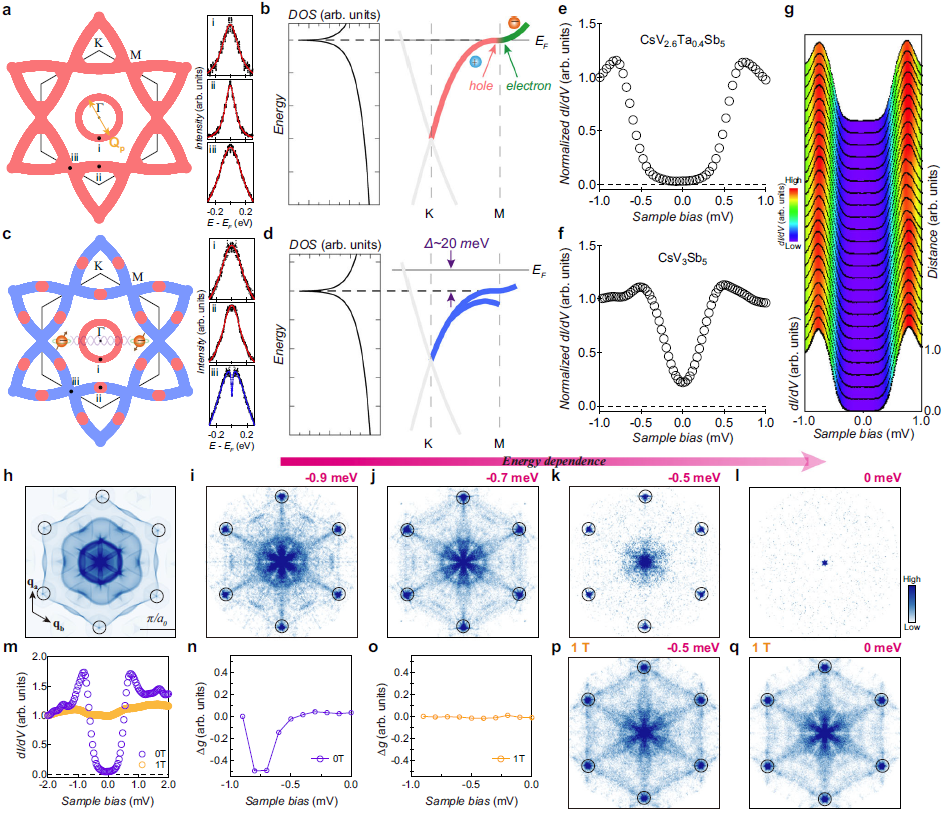

圖1. 25K下CsV-3Sb5和CsV2.6Ta0.4Sb5的能帶結(jié)構(gòu)圖
圖2 對比母體CsV3Sb5,，CsV2.6Ta0.4Sb5獨特的超導(dǎo)態(tài)
相關(guān)文章鏈接如下：https://www.nature.com/articles/s41467-023-39500-7
分享到：
