北理工課題組在單原子高效水電解及微觀結(jié)構(gòu)演變方面取得重要研究進展
發(fā)布日期:2024-03-04 供稿:化學(xué)與化工學(xué)院 攝影:化學(xué)與化工學(xué)院
編輯:田柳 審核:王振華 閱讀次數(shù):電化學(xué)水分解被廣泛認為是將可再生能源轉(zhuǎn)化為高純H2和O2的最重要,、最有前途的途徑之一,。同時出于實際應(yīng)用以及成本控制考慮,雙功能催化劑是整體水分解的相對有利選擇,。單原子催化劑(SACs)不僅可以最大限度地提高原子利用率,,而且還可以通過單原子位點和載體之間的協(xié)同效應(yīng)來實現(xiàn)高效催化,被認為是設(shè)計成本低廉,、儲藏豐富的雙功能電催化劑的最有希望的策略,。
目前大多數(shù)單原子催化劑均是基于碳質(zhì)基底的固有缺陷或雜原子配位來錨定孤立的金屬原子,然而其在HER以及OER催化反應(yīng)中活性還不是很滿意,。碳化鉬(Mo2C),,具有類似金屬的導(dǎo)電性,然而,,由于氧分子吸附強度較弱,,H2等反應(yīng)中間體解離動力學(xué)較慢,純Mo2C的水分解性能受到明顯限制,。據(jù)報道,,基底材料與單原子之間的橋接鍵M1-O-M2(M=金屬)可以通過表面產(chǎn)生強烈的電子耦合,,從而產(chǎn)生有效的電荷轉(zhuǎn)移,進而優(yōu)化活性位點對氧中間體,、氫中間體的吸附/解吸行為,。所以,亟需尋找一種過渡金屬,,通過與基底含氧Mo2C結(jié)合形成Ni-O-Mo橋鍵配位,,調(diào)控關(guān)鍵中間體的吸附、解吸行為,,促進高效催化HER,、OER反應(yīng)。
近日,,北理工化學(xué)與化工學(xué)院趙娣研究員,、張加濤教授、曹敏花教授與清華大學(xué)陳晨教授等合作設(shè)計制備了具有優(yōu)異HER,、OER及電解水性能的單原子雙功能催化劑NiSA-O/Mo2C,,并深入探究了在不同催化過程中催化劑的微觀結(jié)構(gòu)演變。相關(guān)研究成果發(fā)表在國際知名期刊Nature Communication上,,題為“Microenvironment reconstitution of highly active Ni single atoms on oxygen-incorporated Mo2C for water splitting”,。 北京理工大學(xué)為第一通訊單位。研究生侯孟云和高能所鄭黎榮研究員為論文共同第一作者,。

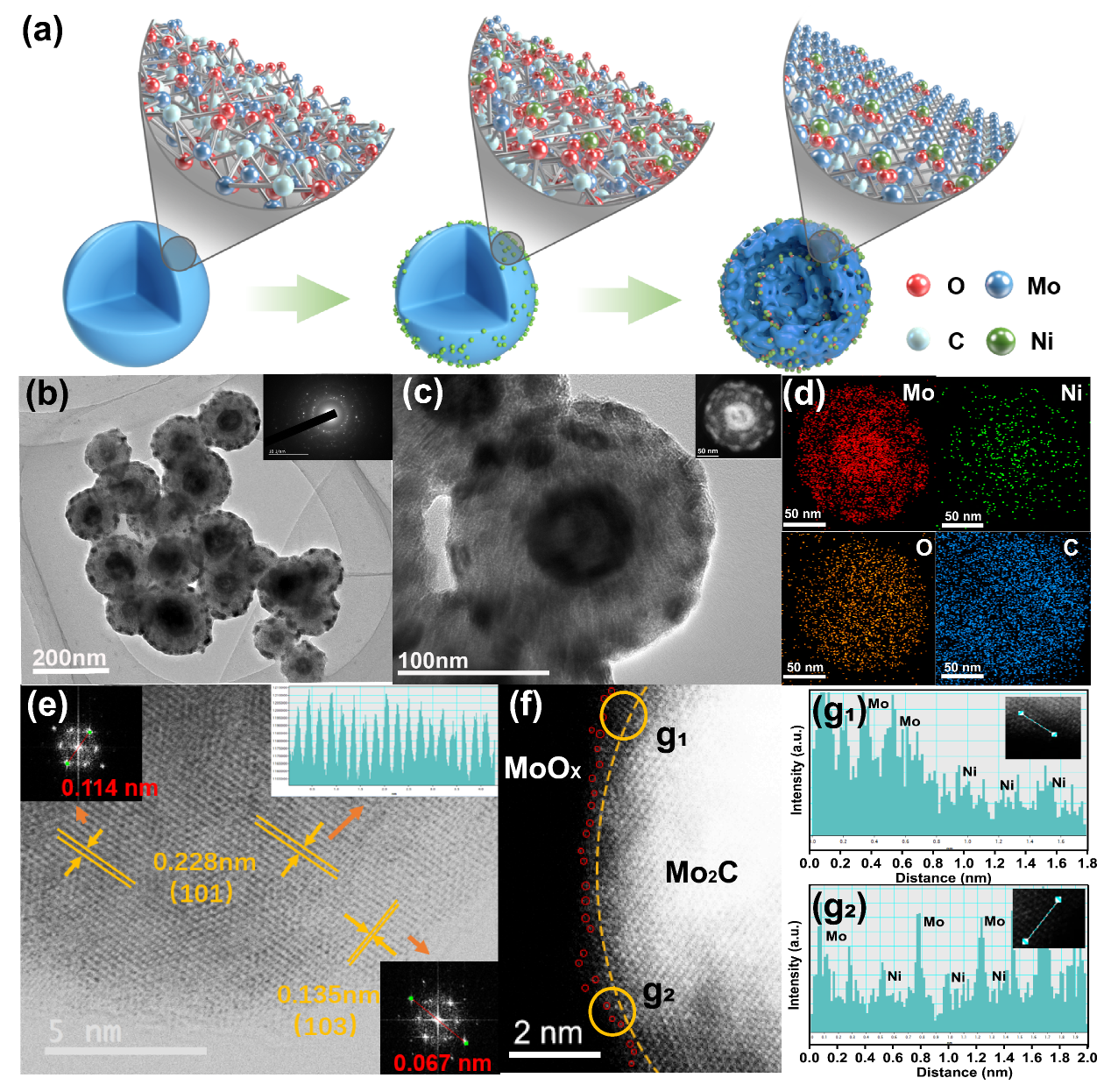

圖1. NiSA-O/Mo2C的制備過程及形貌表征,。
該工作選用高導(dǎo)電性的含氧Mo2C作為基底,通過構(gòu)建Ni-O-Mo橋鍵在含氧Mo2C表面錨定了Ni單原子,,最終得到了Ni單原子催化劑(NiSA-O/Mo2C),。通過HRTEM圖像能夠觀察到NiSA-O/Mo2C具有明顯的中空核殼結(jié)構(gòu),且Mo,、Ni,、O、C各元素分布均勻,。HAADF-STEM圖像以及相應(yīng)區(qū)域的積分強度信號有利證明了Mo2C表面存在氧化行為,同時Ni是以單原子形式存在于含氧Mo2C表面的,。

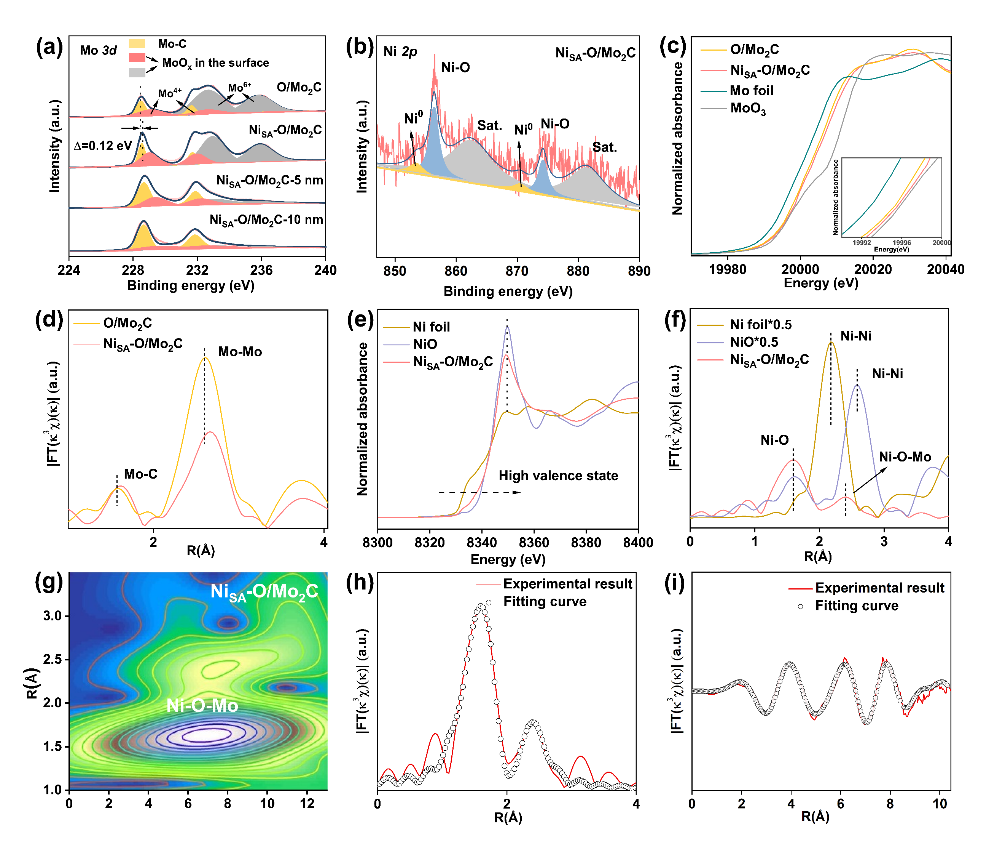

圖2. XPS,、同步輻射對NiSA-O/Mo2C的結(jié)構(gòu)表征。
通過對O/Mo2C,、NiSA-O/Mo2C表面以及不同刻蝕深度的XPS結(jié)果進行分析,,Mo2C表面的氧化程度是規(guī)律且可控的。同時使用同步輻射進一步分析,、擬合了Ni單原子在Mo2C表面的配位環(huán)境,,證實了Ni-O-Mo配位鍵的合理性,。
圖3. 與O/Mo2C,Ni1.5-O/Mo2C以及Ni4.5-O/Mo2C相比下NiSA-O/Mo2C的電化學(xué)性能表征,。
在1 M KOH溶液中評估了催化劑的電化學(xué)HER,、OER以及電解水性能。從LSV曲線可以看出,,NiSA-O/Mo2C具有良好的HER性能(10 mA cm-2處的過電位為133 mV),,優(yōu)異的OER性能(10 mA cm-2處的過電位為299 mV)。與近期報道的非貴金屬單原子電催化劑相比具有明顯優(yōu)勢,?;诖耍M一步組裝了全解水電解槽進行性能測試,,其在高電流密度下性能明顯優(yōu)于Pt/C\\IrO2,,并且具有長達120 h的催化穩(wěn)定性,確保其可以作為雙功能催化劑穩(wěn)定,、高效的進行催化反應(yīng),。
圖4. 對 HER/OER后的NiSA-O/Mo2C催化劑進行結(jié)構(gòu)分析,以探求其活性位點,。
通過準原位同步輻射,、球差電鏡等對HER、OER反應(yīng)后的NiSA-O/Mo2C催化劑進行結(jié)構(gòu)形貌分析,,結(jié)果表明在HER反應(yīng)后,,含氧Mo2C基底部分溶解、反應(yīng)生成MoOx,,但Ni物種仍保持單分散的狀態(tài),,同時Ni-O和Ni-Mo(Ni-O-Mo)的配位數(shù)和鍵長發(fā)生了變化;而在OER反應(yīng)后,,不僅含氧Mo2C基底完全溶解,、反應(yīng)生成MoOx,同時Ni單原子在施加電勢的驅(qū)動下重構(gòu)成了Ni小團簇,。

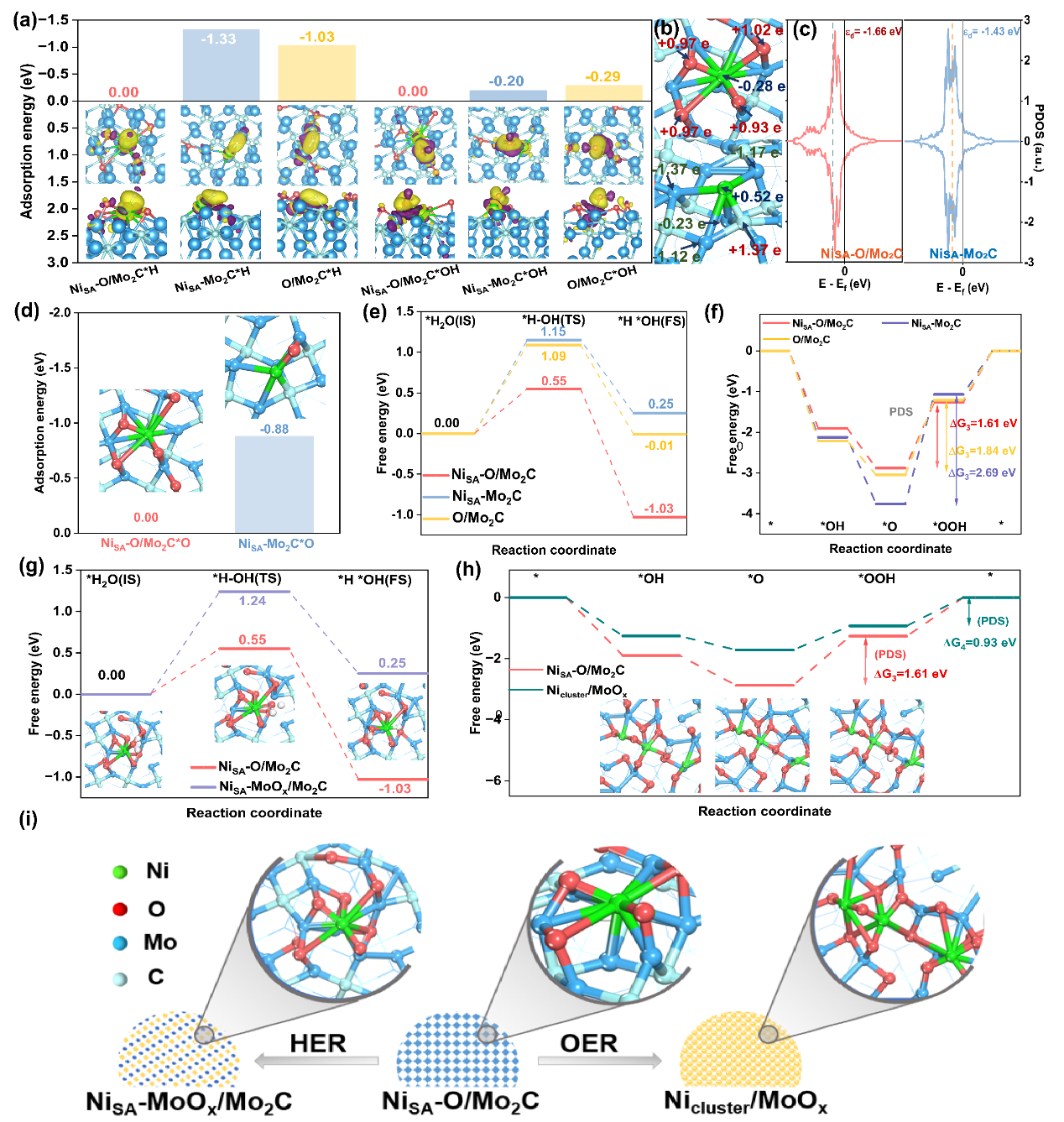

圖5. DFT計算NiSA-O/Mo2C的活性來源以及結(jié)構(gòu)優(yōu)勢,。
計算結(jié)果表明,與NiSA-Mo2C相比,,NiSA-O/Mo2C中的Ni-O-Mo的配位結(jié)構(gòu)促進了Ni原子的穩(wěn)定存在,。同時Ni-O-Mo鍵合環(huán)境使得單原子Ni的電子結(jié)構(gòu)會優(yōu)化質(zhì)子和羥基的吸附能力,以及具有適度的O吸附能,,從而提高其HER,、OER電催化性能。對于OER重構(gòu)后的Nicluster/MoOx來說,,其進一步降低了對O2的吸附能力,,加速了OER反應(yīng)的發(fā)生,。
論文標題:Microenvironment reconstitution of highly active Ni single atoms on oxygen-incorporated Mo2C for water splitting
論文網(wǎng)址:https://www.nature.com/articles/s41467-024-45533-3?utm_source=xmol&utm_medium=affiliate&utm_content=meta&utm_campaign=DDCN_1_GL01_metadata
DOI:10.1038/s41467-024-45533-3
附作者簡介:
趙娣,2017年于北京理工大學(xué)獲得博士學(xué)位,。同年,,在清華大學(xué)化學(xué)系做博士后,于2020年加入北京理工大學(xué),,現(xiàn)任化學(xué)化工學(xué)院特別研究員,。研究方向包括納米、團簇,、單原子催化劑合成及小分子能源轉(zhuǎn)化性能研究,。相關(guān)研究成果在 J. Am. Chem. Soc.、Angew. Chem. Int. Ed.,、Nat. Commun.,、Chem. Soc. Rev.、Energy Environ. Sci.,、Nano Energy等國際學(xué)術(shù)期刊上發(fā)表相關(guān)論文20余 篇,,部分論文被邀請做雜志封面和被C&EN特別報道,其中ESI高被引論文3篇,。申請國際專利兩項,,授權(quán)一項。獲第二屆博士后創(chuàng)新人才支持計劃,。作為課題負責人承擔中國博士后科學(xué)基金面上項目,,國家自然科學(xué)基金青年基金項目、企業(yè)橫向課題等,。
曹敏花,,教授,博士生導(dǎo)師,,洪堡學(xué)者,。主要從事能源存儲與轉(zhuǎn)化材料的功能導(dǎo)向性設(shè)計、電化學(xué)性能及機理研究,。已在J. Am. Chem. Soc., Angew. Chem. Int. Ed.,Nat. Commun., ACS Nano, Nano Energy, Chem. Mater.等期刊上發(fā)表SCI論文150余篇,。曾獲教育部自然科學(xué)一等獎、北京市自然科學(xué)二等獎等學(xué)術(shù)獎勵,。
張加濤,,教授,博士生導(dǎo)師,,國家級人才計劃入選者,化學(xué)與化工學(xué)院院長,,結(jié)構(gòu)可控先進功能材料與綠色應(yīng)用北京市重點實驗室主任,,北京理工大學(xué)首位徐特立特聘教授,,英國皇家化學(xué)會會士。作為項目負責人/研究骨干主持/參與國家自然科學(xué)基金重大研究計劃集成項目,、重點項目,、優(yōu)青、面上等7項,,教育部,、北京市等省部級項目4項。作為第一作者或通訊作者在Chem. Rev., Nature, Science, Nature Nanotech., J. Am. Chem. Soc., Angew. Chem. Int. Ed., Adv. Mater., Energy Environ. Sci., Nano Lett., Adv. Energy Mater., Matter等國際頂級SCI學(xué)術(shù)期刊上發(fā)表論文100余篇,,被引用8000余次,,獲國際、國內(nèi)授權(quán)專利7個,,編寫綜述/專著章節(jié)8部,。
分享到:
