【新聞特寫】這顆北理“芯”駕馭光影,打造3D“智慧眼”!
發布日期:2022-12-02 供稿:集成電路與電子學院、黨委宣傳部 攝影:集成電路與電子學院
編輯:吳楠 審核:武楠、劉曉俏 閱讀次數:黨的二十大報告深刻指出,教育、科技、人才是全面建設社會主義現代化國家的基礎性、戰略性支撐。必須堅持科技是第一生產力、人才是第一資源、創新是第一動力,深入實施科教興國戰略、人才強國戰略、創新驅動發展戰略,開辟發展新領域新賽道,不斷塑造發展新動能新優勢。

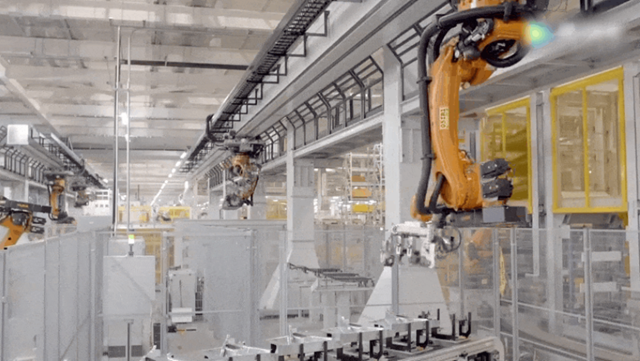

在偌大的車間里,多條生產線正緊鑼密鼓地高效運轉,卻鮮有工人在機器之間穿梭,一部部機器人正代替人力在流水線上完成工作任務。機器人結構龐大,但并不“莽撞”,它能快速洞察零部件外形,精準地完成定位、抓取、裝配、焊接等工作,是什么讓機器人“看得見”?答案就藏在機械臂里一枚小巧的MEMS微鏡芯片上。那么,這樣一枚小小的芯片是如何誕生的呢?又有哪些強大的功能?
亮相成就展
日前,由北京理工大學集成電路與電子學院“光芯繪影”學生團隊研制的微機電系統(MEMS)微鏡芯片,亮相“奮進新時代”主題成就展,吸引了眾多參觀者。它僅有米粒大小的身軀,卻可投射數千編碼條紋,重建零部件信息,給機器帶來最真實的感知。
“芯片能以超高速度將結構光投影在物體表面,為機器人視覺識別提供光學基礎,構建廣闊視野,在智慧物流、刑偵采集、醫療診斷等領域得到廣泛應用。”團隊負責人、集成電路與電子學院2020級碩士研究生張瑞浩說。這枚小小的芯片在物流、刑偵、醫療等領域成為了機器感知世界的“慧眼”!
芯片誕生記
“光芯繪影”團隊學生合影(左起為陳靜怡、屈家生、張瑞浩、趙之昊、賈云飛)
現代工業自動化技術包含感知、檢測等環節,和工業3D相機密不可分。與傳統的2D相機相比,3D相機可以獲取物體表面的深度信息,從而建立起物體的三維模型,被廣泛地應用于工業制品的表面缺陷檢測。如工業檢測中一個表面有劃傷的金屬件,其傷痕顏色與金屬顏色相同,且金屬件表面存在加工紋路劃痕與紋路混在一起,普通2D相機根本無法分辨出來,而結構光3D相機可以獲取金屬表面的深度信息,獲得三維數據,進而分辨出表面劃痕位置。
MEMS芯片作為3D相機的核心器件,將結構光投影到物體表面,通過感知算法解算結構光的形變,3D相機便可構建出三維信息。
“目前我國結構光3D投影芯片技術仍與世界先進水平存在差距,且存在溫漂大、體積大、精度低等不足。以MEMS微鏡芯片研發為突破口,開拓一條3D結構光投影芯片生產新路徑,成為了我們科研的目標。”張瑞浩說。MEMS微鏡芯片在3D結構光投影方面有著先天的技術優勢,其體積小、視場可靈活調整的特點使光學系統設計大大簡化,從而降低成本,適合大規模推廣。
張瑞浩帶領團隊在學院謝會開、周文斌、王曉毅老師的指導下,依托北京理工大學i2MEMS實驗室和北京理工大學重慶微電子研究院多年研究積累的基礎上,針對現有應用方案的局限性,瞄準芯片體積、溫度漂移、角度檢測三大技術難點,開展科研攻關。

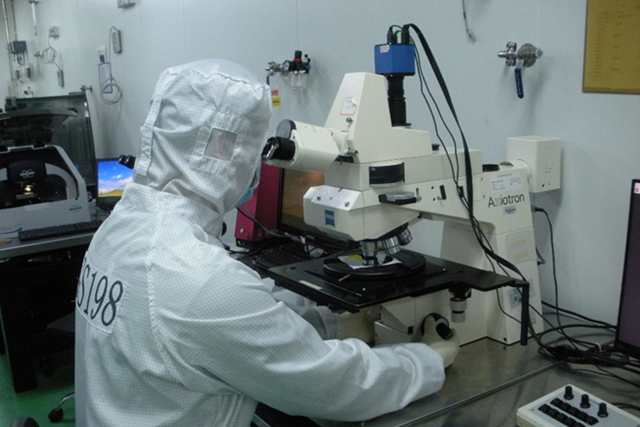

2022年5月,團隊成員在蘇州納米所測試間使用顯微鏡檢測芯片
“攻克技術難題,需要學生具備扎實的專業基礎,同時也要充分了解市場需求。”謝會開教授非常注重學生基礎知識的積累和動手能力的培養,促進學生將理論與實踐有機結合,知行合一。此外,在開展科研攻關的同時,謝會開等老師帶領學生廣泛調研市場需求,與十余家3D視覺廠家進行溝通,充分了解產業痛點和難點。
在教師和團隊成員共同努力下,在先進科研平臺的支撐下,團隊創新性地提出了新型微鏡梳齒結構,開發出電容式角度檢測技術,攻克了低溫漂芯片和高精度檢測兩大核心技術,顯著減小了諧振角度漂移,提升了溫度穩定性。
小芯片發揮大作用
實現技術突破后,團隊著眼長遠,面向國家重大需求,聚焦《“十四五”智能制造發展規劃》中智能制造裝備領域開展了“光芯繪影”創業項目。“科研成果要真正服務于人民生產生活,在解決技術難題的基礎上,我們開始思考如何進行成果轉化,推進創新創業項目。依托i2MEMS實驗室、北理工重慶微電子研究院等豐富的資源,經過多方調研,團隊形成了明確的創業思路。”謝會開教授說。

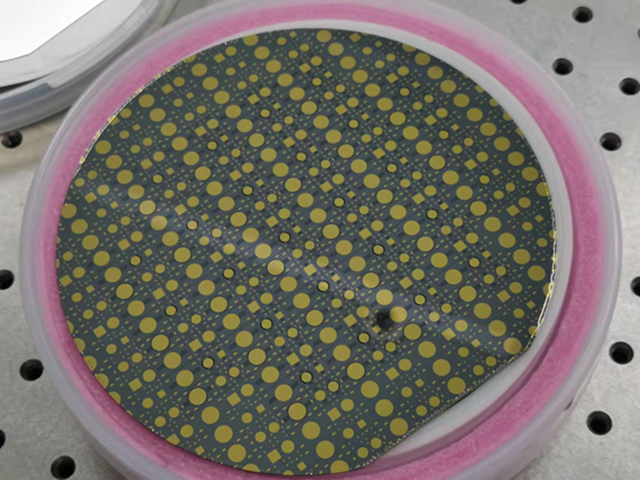

完成加工工藝,等待釋放和劃片的MEMS微鏡芯片晶圓
項目以低溫漂高精度的MEMS微鏡芯片為核心產品,以芯片設計和封測為主要業務,團隊不斷優化結構設計,提高芯片穩定性,設計推出了面向虛擬現實、增強現實、3D相機、激光投影等多重應用場景的系列化產品。目前,芯片產品已具備量產能力,MEMS微鏡芯片出貨近萬顆,申請多項發明專利。
核心產品MEMS微鏡芯片研發成功后,“光芯繪影”團隊并未停止前進的腳步,而是向著更高的山峰進發。經過大量走訪調研交流,“光芯繪影”團隊瞄準產業鏈需求又開發了3D結構光投影方案,用戶可以根據自身需求便捷地開發各種應用產品。
大眾創業、萬眾創新,道阻且長、行則至遠。未來,“光芯繪影”團隊將以領先的技術優勢、先進的運營模式、優秀的團隊成員為支撐,向著創業的藍海遠航,在新時代浪潮中奮進!
附團隊簡介:
“光芯繪影” 團隊師生均來自北京理工大學集成電路與電子學院,指導教師是謝會開、周文彪、王曉毅。團隊自主研發了系列化低溫漂、高穩定性的MEMS微鏡芯片,并基于MEMS微鏡芯片開發了一套高精度、小體積、低成本、高穩定性的3D激光投影模塊,提出了從硬件到算法的三維點云重建全流程解決方案。
